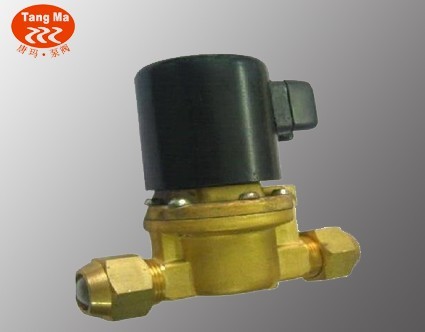

FDF制冷电磁阀产品用途：
FDF制冷电磁阀适用于氟利昂制冷剂、水、液、气为工作介质，采用电信号进行远程控制管路中的工作介质，实现通断自动化，实现机电一体化。FDF电磁阀具有启阀迅速，性能稳定，使用方便，节能好，寿命长等优点。
FDF制冷电磁阀工作原理
FDF电磁阀系列为间接式常闭电磁阀（即二次开阀）。其中FDF3为直动式结构。当线圈通电后，形成磁场，产生磁力，吸起铁芯，活塞小阀口被打开，使活塞上部压力卸荷，在压力差的作用下推起活塞，主阀口打开形成通路。切断电源，铁芯失去磁力和在弹簧的作用下自动复位而落下，关闭活塞小阀口，活塞上面速形成压力，促使活塞下压，切断管路，处于关闭常态。
FDF制冷电磁阀主要技术参数
|
型号通径
|
技术参数
|
外形尺寸
|
连接方式
|
|
FDF-3
|
工作压力：0.03~1.7mpa
使用介质：制冷氟利昂F12、F22 液体、空气、水
介质温度：-40~+50℃
使用环境：环境温度﹤50℃
相对湿度≤85%
电压变化：在额定电压-10~+15%
范围内正常工作
交流：24V 36V 110V 127V 220V 380V
直流：12V 24V 48V 110V 220V
|
85×90
|
M16×1.5 ￠10×1铜管喇叭连接
|
|
FDF-5
|
110×105
|
M14×1.5 ￠8×1铜管喇叭连接
|
|
FDF-6
|
110×105
|
M14×1.5 ￠8×1铜管喇叭连接
|
|
FDF-8
|
110×105
|
M16×1.5 ￠10×1铜管喇叭连接
|
|
FDF-10
|
110×110
|
M18×1.5 ￠12×1铜管喇叭连接
|
|
FDF-13
|
125×130
|
M22×1.5 ￠16×1.5铜管喇叭连接
|
|
FDF-16
|
145×165
|
M27×2 ￠19×1.5铜管喇叭连接
|
|
FDF-19
|
145×165
|
M30×2 ￠22×1.5铜管喇叭连接
|
|
FDF-25
|
165×260
|
27×1.5铜管四方法兰压接
|
|
FDF-32
|
165×260
|
35×1.5铜管四方法兰压接
|
FDF制冷电磁阀安装使用注意事项
1． 电磁阀应安装在管道管道水平线上，线圈向上，保持垂直；
2． 应注意介质流向，保持管道清洁，阀前应安装过滤器，以防积垢堵塞；
3． 电磁阀线圈应避免滴水和受潮，不能在爆炸危险场所使用。
