ZCM燃气电磁阀特点及用途
ZCM燃气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

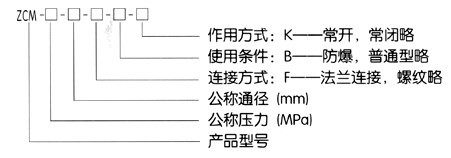

ZCM燃气电磁阀产品型号规格说明
ZCM燃气电磁阀结构及原理
本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。
电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
ZCM燃气电磁阀主要技术参数
|
公称通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
工作介质
|
煤气、天然气等
|
|
介质温度（℃）
|
≤60
|
|
公称压力（MPa）
|
1.0
|
|
工作压差（MPa）
|
0～0.02
|
0～0.04
|
|
电源电压
|
AC220V其它规格可作特殊订货
|
|
使用寿命
|
按JB/T7352-94规定
|
|
额定流量系数（KV）
|
|
泄漏量（ml/min）
|
按JB/T7352-94·F规定
|
|
功耗（VA）
|
70
|
90
|
150
|
870
|
1100
|
3000
|
|
防爆标志
|
dIIBT4
|
|
防爆证编号
|
CE991010
|
|
出线口接头
|
内螺纹M20×1.5
|
|
环境温度
|
-40～+60℃
|

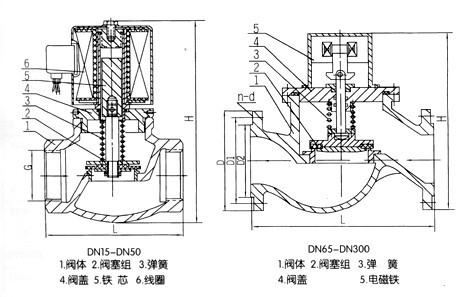

ZCM燃气电磁阀外形尺寸及连接形式
|
公称通径
DN
|
外形尺寸
|
内螺纹
|
外形尺寸
|
法兰连接
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
N-d
|
|
15
|
148
|
92
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
148
|
92
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
148
|
110
|
1
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
182
|
120
|
11/4
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
182
|
140
|
11/2
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
192
|
162
|
2
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
|
|
|
324
|
250
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
80
|
|
|
|
335
|
270
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
100
|
|
|
|
475
|
320
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
125
|
|
|
|
516
|
360
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
150
|
|
|
|
540
|
400
|
285
|
240
|
211
|
24
|
3
|
8-Φ22
|
|
200
|
|
|
|
540
|
600
|
340
|
295
|
266
|
24
|
3
|
8-Φ22
|
|
250
|
|
|
|
610
|
750
|
395
|
350
|
319
|
26
|
3
|
12-Φ22
|
|
300
|
|
|
|
640
|
850
|
445
|
400
|
370
|
26
|
4
|
12-Φ22
|
ZCM燃气电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

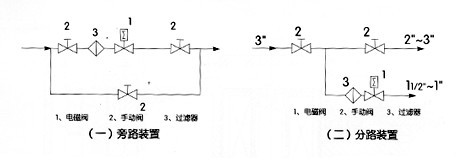

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
ZCM燃气电磁阀使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
