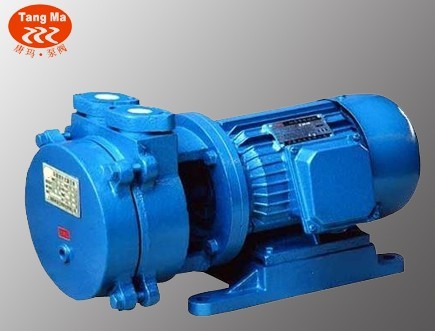

SK系列水环式真空泵

SK系列水环式真空泵
产品名称:SK系列水环式真空泵
产品型号:SK
所属系列:上海
最新报价:0.0000
更新时间:2013-02-26
上一个产品:2SK两级水环式真空泵
下一个产品:SZB型水环式真空泵

SK系列水环式真空泵 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项

SK系列水环式真空泵概述


SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。
    SK水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆气体时,不易发生危险,所以其应用更加广泛。
SK系列水环式真空泵型号意义

SK系列水环式真空泵工作原理
如图(一)所示,叶轮偏心地安装在泵体内,泵起动时,向泵内注入一定高度的水,当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转时,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在叶片间形成空间并逐渐扩大,内部压力低于入口处压力,此时吸入气体。在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间容积缩小,气体压力高于大气压时被排出。如此叶轮反复工作,泵就连续不断地抽吸气体。
   由于在工作过程中,水会随工作时间的延续而发热,同时部分水会与气体一起被排出,因此,工作过程中须不断地向泵内供给冷水,以冷却和补充泵内消耗的水。

图(一) 工作原理图
1、吸气口   2、水环   3、排气阀  4、排气口   5、叶轮

SK-0.15结构图
1、泵盖   2、圆盘   3、叶轮   4、紧固螺栓  5、泵体   6、填料密封   7、档圈  8、电机   9、进水嘴

SK-0.4/0.8结构图
1、圆盘   2、泵盖   3、进水管   4、叶轮  5、橡胶球   6、挡板   7、泵体
8、封液环   9、填料   10、填料压盖   11、电机  12、底盘   13、挡水圈

SK-1.5B 结构图
1、泵盖   2、圆盘   3、叶轮    4、紧固螺栓  5、泵体
6、机械密封   7、档圈   8、电机   9、真空调节阀  10、进水嘴
注:真空调节阀的作用:
    真空泵在极限真空下工作时,由于泵内产生物理作用而发生响声,但功率消耗并不增大,可调节真空调节阀,响声即可消除,真空度仍在使用范围内。(700 mmHg)
SK系列水环式真空泵结构说明
泵结构如图(二)所示,泵由泵盖、圆盘、叶轮、泵体、填料等组成。吸、排气口与圆盘上的吸、排气口相连。轴偏心地安装在泵体内,叶轮固定在轴上,叶轮与泵体上圆盘的间隙由泵盖和圆盘之间的垫来调整,此间隙决定气体在进排气口的流动中损失的大小,填料装在泵体内。泵体上装有圆盘,圆盘排气孔前有圆孔,圆孔由橡皮球阀关闭。当叶轮叶片间气体压力达到排气压力时,在排气口以前将气体自动放出,降低因气体压力过大而产生功率消耗。
SK系列水环式真空泵性能参数

型号
最大气量
(m3/min)
真空度为
450mmHg
时气量
(m3/min)
极限真空
(mmHg)
转速
(R.P.m)
电机功率
(kw)
水耗量
(L/min)
SK-0.15
0.15
0.12
670
2850
0.55
35
SK-0.4
0.4
0.36
700
2850
1.5
45
SK-0.8
0.8
0.75
700
2860
2.2
510
SK-1.5A
1.5
1.35
700
2860
3
812

 :表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa(760mmHg)
