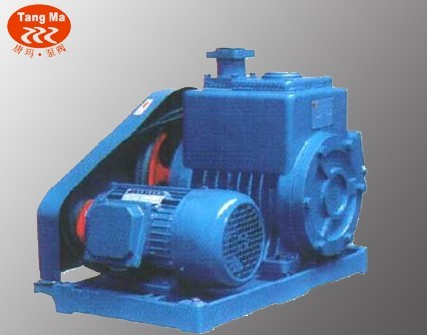

2X双级旋片式真空泵
2X型泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况，可配备真空增压泵，将该泵做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。该适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。
带有气镇阀的如在抽吸气体中含有较多的可凝性气体时，要打开气镇阀
1、2X型双级旋片式真空泵是抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、2X型双级旋片式真空泵在环境温度5℃～40℃范围内，进气口压强小于10托的条件下，允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
3、2X型双级旋片式真空泵进气口连续敝通大气运转不得超过3分钟．
4、2X型双级旋片式真空泵不适用于抽除对金属有腐蚀的、对油起化学反应的、含有颗粒尘埃的气体，以及含氧过高的、爆炸性的、有毒的气体。
2X双级旋片式真空泵操作须知
1、查看油位。油位应在油标中心，油位过低，对排气阀不能密封，影响真空度；油位过高，会引起起动时喷油。运转前，先将三角带脱下，将电机转向校正后，再起动，以免喷油。运转时，油位略有升高，属正常现象。油量不足时，采用l号真空泵油，从加油孔加入。油需经过滤，以免杂物进入，堵塞油孔。
2、2X型双级旋片式真空泵口如装接电磁阀，应与泵同时动作．
3、2X型双级旋片式真空泵开始起动时，应先点动起动按钮一、二次，以使泵腔内的油压至油箱内，然后再正式起动运转。
4、环境温度较高时，油温升高，粘度下降，饱和蒸汽增大，会引起极限真空下降，应加强通风散热。
5、检查泵的极限真空，应采用压缩式水银真空计。真空计应与泵口直接接通，运转30分钟内，将达到极限真空。
6、2X型双级旋片式真空泵停泵前应先关闭吸气口处阀门，与真空系统隔绝，然后停泵
2X双级旋片式真空泵型号意义
2X双级旋片式真空泵技术参数
|
型号
|
2X-2
|
2X-4A
|
2X-8A
|
2X-8
|
2X-15A
|
2X-15
|
2X-30
|
2X-70
|
|
抽气速度（L/S）
|
2
|
4
|
8
|
15
|
30
|
70
|
|
极限真空
|
关气镇
开气镇
|
Pa(Torr)
|
6×10-2(≤5×10-4)110
|
|
6×10-1(5×10-3)
|
(≤1×10)
|
|
电动机功率(KW)
|
0.37
|
0.55
|
1.1
|
1.5
|
3
|
5.5
|
|
温升（℃）
|
≤40
|
|
进气口径(mm)
|
18
|
25
|
40
|
40
|
65
|
80
|
|
转速(r/min)
|
450
|
590
|
|
420
|
|
用油量(L)
|
0.7
|
1.0
|
2.0
|
2.8
|
3.0
|
4.2
|
|
噪声dB(A)
|
68
|
≤68
|
≤70
|
≤75
|
≤78(～70)
|
≤80(～75)
|
|
外形尺寸(cm)
|
56×31×39
|
56×34×37
|
79×43×54
|
79×53×54
|
78×50×56
|
91×65×70
|
|
适用电磁阀型号
|
DDC-JQ25
|
DDC-JQ40
|
DDC-JQ65
|
DDC-JQ80
|
|
重量（kg）
|
58
|
55
|
80
|
110
|
232
|
330
|
|
冷却方式
|
自然冷却
|
水冷
|
自然冷
|
水冷
|
|
冷却水量(L/min)
|
-
|
＞0.5
|
-
|
＞0.8
|
＞1
|
＞2
|
2X双级旋片式真空泵安装尺寸
