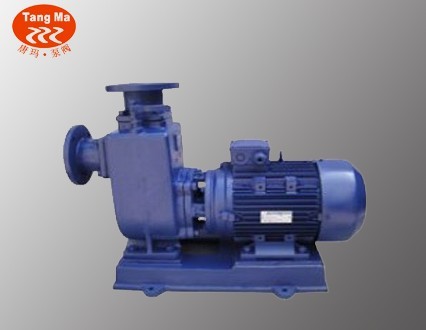

ZXL直联式自吸泵产品概述：
ZXL直联式自吸泵系本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
ZXL直联式自吸泵产品特点：
1、结构紧凑。该两系列泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨无泄漏、使用寿命长。
4、采用先进水力模型、具有效率高、性能好等特点。
5、安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。
6、结构独特、自吸性能好，工作前只需保证泵体内储有定量引液即可。
ZXL直联式自吸泵产品用途：
1、直联式自吸泵适用于工业和城市给排水，环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗，设备冷却等。使用介质温度不超过80℃，粘度≤100厘珀、含固量可达30%以下。
2、广泛适用于油库、加油站、油轮、油船、码头、油车、机场、分别输送汽油、煤油、柴油、航煤等。如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印刷、造纸、电力矿山等，输送介质温度-20℃-80℃，粘度≤100厘珀，含固量可达30 % 以下。该系列泵特别适用于油轮或输水船舶上，可兼作扫舱泵扫舱效果好。
ZXL直联式自吸泵使用条件：
1、周围环境温度≤40℃，海拨高度≤1000m，相对湿度 ≤95%，介质温度≤80℃，特要求可达200℃。
2、自吸高度不能超过规定值5-6.5米，吸入管长度≤10米

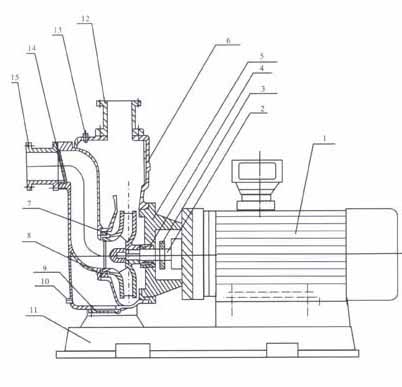

.jpg) |
1电动机：直接与水泵联接传送动力，采用名牌电机。
|
|
2泵轴：与电机同轴。为电机加长轴，确保了轴的同心，使泵运行平稳、无噪音和振动现象，采用镀铬处理，增强了使用寿命。
|
|
3挡水圈：防止因密封漏水而使电机进水。
|
|
4机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封，运行寿命长，不渗漏、对轴无磨损，不积水垢，保证工作环境的整洁。
|
|
5泵盖：连接泵体和电机。
|
|
6泵体：压出室和吸人室及气液分离室采用优秀水力模型设计而成，既美观又高效，设有安装底脚便于安装和运行稳固。
|
|
7叶轮：采用先进的水力模型设计而成，具有高效率，可靠性好等特点。
|
|
8密封环：水泵叶轮与泵体接合处起密封作用。
|
|
9底盖板：当泵体内有沉垢淤积时，可打开底盖板清除污垢。
|
|
10放水栓：当泵长期不用时，可以打开放水栓放干储液。
|
|
11底盘：连接整泵便于安装，也可安装隔振器。
|
12出口接管：连接出水管道
|
|
13加水阀：当泵内腔储液不足时可打开阀门加水。
|
14止回阀片：当泵停止工作时可阻止管道里的水回流
|
|
15进口接管：连接进口管道。
|
|
ZXL直联式自吸泵性能参数：
|

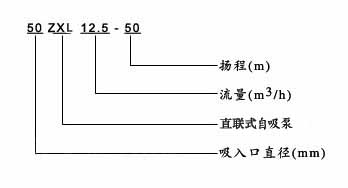

型号
口径-流量-扬程-功率
mm m3/h m kw
|
吸程
M
|
转速
r/min
|
自吸性能
min/5m
|
电机功率
KW
|
|
25ZXL3.2-20
|
6.5
|
2900
|
1.9
|
0.75
|
|
25ZXL3.2-32
|
6.5
|
2900
|
1.8
|
1.5
|
|
32ZXL3.2-32
|
6.5
|
2900
|
1.9
|
1.5
|
|
32ZXL3.2-50
|
6.5
|
2900
|
1.7
|
3.0
|
|
40ZXL6.3-20
|
6.5
|
2900
|
1.9
|
1.1
|
|
40ZXL6.3-30
|
6.5
|
2900
|
1.8
|
2.2
|
|
40ZXL6.3-30
|
6.5
|
2900
|
1.8
|
3.0
|
|
40ZXL10-32
|
6.5
|
2900
|
1.5
|
4.0
|
|
40ZXL10-40
|
6.5
|
2900
|
1.7
|
5.5
|
|
40ZXL12.5-50
|
6.5
|
2900
|
2.4
|
1.5
|
|
50ZXL15-12
|
6.5
|
2900
|
1.9
|
2.2
|
|
50ZXL18-20
|
6.5
|
2900
|
1.5
|
3.0
|
|
50ZXL12.5-32
|
6.5
|
2900
|
1.5
|
4.0
|
|
50ZXL20-30
|
6.5
|
2900
|
1.7
|
4.0
|
|
50ZXL15-40
|
6.5
|
2900
|
1.4
|
5.5
|
|
|
6.5
|
2900
|
1.3
|
7.5
|
|
50ZXL-20-75
|
6.5
|
2900
|
1.3
|
11.0
|
|
65ZXL30-15
|
6
|
2900
|
2
|
3.0
|
|
65ZXL20-30
|
6
|
2900
|
2
|
4.0
|
|
65ZXL25-32
|
6
|
2900
|
1.9
|
5.5
|
|
65ZXL25-50
|
6
|
2900
|
1.8
|
7.5
|
|
65ZXL25-75
|
6
|
2900
|
1.8
|
11.0
|
|
80ZXL35-13
|
6
|
2900
|
1.9
|
3.0
|
|
80ZXL43-17
|
6
|
2900
|
1.8
|
4.0
|
|
80ZXL40-22
|
6
|
2900
|
1.9
|
5.5
|
|
80ZXL50-32
|
6
|
2900
|
1.5
|
7.5
|
|
|
6
|
2900
|
1.5
|
18.5
|
|
80ZXL60-70
|
6
|
2900
|
1.2
|
22.0
|
|
100ZXL100-20
|
5.5
|
2900
|
1.8
|
11.0
|
|
100ZXL100-30
|
5.5
|
2900
|
1.8
|
15.0
|
|
|
6
|
2900
|
1.8
|
18.5
|
|
100ZXL100-65
|
6
|
2900
|
1.8
|
30.0
|
|
100ZXL70-80
|
6
|
2900
|
1.8
|
30.0
|
|
150ZXL170-45
|
6
|
2900
|
1.9
|
37.0
|
|
150ZXL170-55
|
5
|
2900
|
1.8
|
45.0
|
|
150ZXL150-80
|
5
|
2900
|
1.8
|
55.0
|
|
200ZXL400-32
|
5
|
1450
|
2
|
55.0
|
|
200ZXL280-96
|
5
|
1450
|
1.8
|
90.0
|
|
200ZXL350-65
|
5
|
1450
|
1.8
|
110.0
|
|
250ZXL550-32
|
5
|
1450
|
2
|
75.0
|
|
250ZXL400-50
|
5
|
1450
|
2
|
90.0
|
|
250ZXL450-55
|
5
|
1450
|
2
|
110.0
|
|
300ZXL600-32
|
5
|
1450
|
2
|
90.0
|
|
300ZXL500-50
|
5
|
1450
|
2
|
110.0
|
|
300ZXL550-55
|
5
|
1450
|
2
|
132.0
|
|
|
