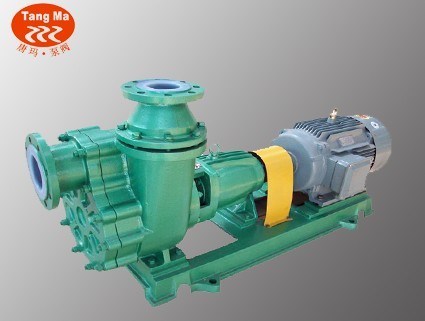

FZB氟塑料化工自吸泵

FZB氟塑料化工自吸泵
产品名称:FZB氟塑料化工自吸泵
产品型号:FZB
所属系列:上海
最新报价:0.0000
更新时间:2013-02-25
上一个产品:FPZ工程塑料自吸泵
下一个产品:WFB无密封自控自吸泵

FZB氟塑料化工自吸泵 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项

FZB氟塑料自吸泵概述

FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

FZB氟塑料自吸泵产品特点
FZB系列氟塑料自吸泵最突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的最佳选择。
该泵采用目前最为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。
FZB氟塑料自吸泵型号意义

FZB氟塑料自吸泵技术参数
流量:1.5~60m3/h;
扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。
FZB氟塑料自吸泵主要用途
FZB自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。
FZB氟塑料自吸泵使用注意事项
安装
    1.泵经长途运输到达使用现场,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。
    2.安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,泵进口应设滤网,防止大块杂质进入泵内,保证泵能正常运转,安装时尽可能的减少进口管路长路(这样会减少进口管路空气,从而减少自吸时间,增加工作效率)。
    3.进水管的连接螺栓一定要均力拧紧,密封一定要严密,绝对不能漏气,尽量使用软质的法兰密封垫(如氟橡胶),否则会严重影响泵的自吸性能。
操作使用注意事项
    1.检查电机运转方向与泵的运转方向标记是否一致,切勿反转!
    2.泵体内须注满液体才能启动运转,严禁空运转。泵在规定的自吸高度范围内如果7~10分钟尚不能出液,应立即停机检查原因(主要检查进口管是否漏气,以防泵内工作液升温,损坏泵机。
    3.第一次在泵体内注液后一般不需再注液,但停机时间长或停机后密封有泄漏现象存在,泵内液体损失,在第二次开车前应先检查泵内存液情况,加满液后再开车。
    4.冬季长期不使用时,应排尽泵体内的液体,以免受冷冻,不能正常工作。
FZB氟塑料自吸泵结构图

FZB氟塑料自吸泵性能参数



型号
流量(m3/h)
扬程(m)
进口(mm)
出口(mmm)
轴功率(mm)
电机功率(m)
转速(r/min)
汽蚀余量(m)
效率(%)
自吸高度(m)
自吸时间(s)
40FZB-20L
8
20
40
40
1.6
3
2900
2
42
3
180
40FZB-32L
8
32
40
40
1.95
4
2900
2
48
3
150
50FZB-20L
12
20
50
50
1.9
3
2900
2.5
42
3
180
50FZB-30L
12
30
50
50
2.4
4
2900
2.5
52
3
150
65FZB-32L
25
32
65
50
4.1
7.5
2900
3
55
3.5
200
80FZB-30L
50
30
80
65
7.8
11
2900
3.5
58
4
150



FZB氟塑料自吸泵安装示意图及安装尺寸

FZB氟塑料自吸泵选型须知:
   氟塑料自吸泵产品名称与型号,氟塑料自吸泵道口径,氟塑料自吸泵使用扬程(m),氟塑料自吸泵电机功率(KW),氟塑料自吸泵电机转速(r/min),氟塑料自吸泵电压〔V〕,氟塑料自吸泵使用的吸程(m),氟塑料自吸泵使用的介质名称、比重、粘度、腐蚀性、毒性
FZB氟塑料自吸泵主要用途
FZB自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。
FZB氟塑料自吸泵结构图

FZB氟塑料自吸泵安装示意图及安装尺寸
