您现在所在的位置:首 页 >> 产品展示 >> 潜水泵 >> WQ(QW)系列潜水式排污泵

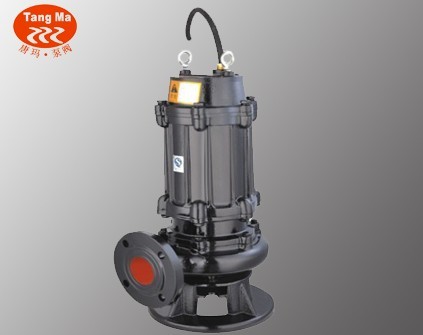

WQ(QW)系列潜水式排污泵

WQ(QW)系列潜水式排污泵
产品名称:WQ(QW)系列潜水式排污泵
产品型号:WQ(QW)
所属系列:上海
最新报价:0.0000
更新时间:2013-02-24
上一个产品:QWP不锈钢潜水排污泵-上海唐玛泵阀有限公司
下一个产品:JYWQ自动搅匀潜水排污泵

WQ(QW)系列潜水式排污泵 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项

WQ(QW)系列潜水式排污泵


WQ(QW)系列潜水式排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代水泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该排污泵泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
WQ(QW)系列潜水式排污泵产品特点
1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该排污泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8.能够在全扬程内使用,而保证电机不会过载。

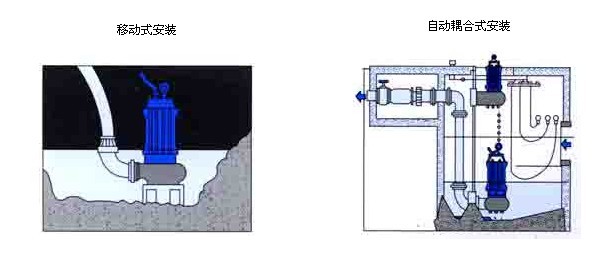

9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
WQ(QW)系列潜水式排污泵主要用途
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。
WQ(QW)系列潜水式排污泵使用条件
1、介质温度不超过60℃;介质重度为1~1.3kg/dm3。
2、无内自流循环冷却系统的泵,电机部分露出液面不起过1/3。
3、铸铁材质的使用范围这PH5~9。
4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
5、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品
WQ(QW)系列潜水式排污泵型号意义


WQ(QW)系列潜水式排污泵产品结构图

1
配全自动安全保护控制柜的泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵保护。
2
电机定子采用B级和F级绝缘,内装热保护传感器。
3
根据使用场合口径为2 00以上的泵,可根据用户需要采用外循环冷却系统,能保证水泵在水池的最低水位正常运转。
4
油室内装有漏水检测探头,当机械密封损坏后,水进入油室,探头发生信号由控制系统对泵实施保护。
5
双端面机械密封保证水泵可靠运行。
6
独特的叶轮,具有很大的流道,能够通过大的物料及纤维垃圾。
7
泵叶轮与泵体之间装有可更换的耐磨圈,以保证泵以
最佳效率运行

WQ(QW)系列潜水式排污泵性能参数及外形尺寸
型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
25-7-8-0.55
25
7
8
2900
0.55
45
120
360
225
210
540

25-8-22-1.1
25
8
22
2900
1.1
45
120
360
225
210
540


32-8-12-0.75
32
8
12
2900
0.75
48
120
360
225
210
540

32-12-15-1.1
32
12
15
2900
1.1
 45
120
360
225
210
540

40-15-15-1.5
40
15
15
2900
1.5
48
120
360
225
210
540


40-15-30-2.2
40
15
30
2900
2.2
54
120
360
225
210
540


50-20-7-0.75
50
20
7
2900
0.75
51
145
440
275
185
520
GAK-50
50-10-10-0.75
50
10
10
2900
0.75
52
120
250
230
185
520
GAK-50
50-20-15-1.5
50
20
15
290
1.5
53
120
250
230
210
564
GAK-50
50-15-25-2.2
50
15
25
2900
2.2
54
145
410
245
205
550
GAK-50
50-18-30-3
50
18
30
2900
3
55
155
420
250
260
660
GAK-50
50-40-15-4
50
40
15
2900
4
55
140
457
264
310
730
GAK-50
50-25-32-5.5
50
25
32
2900
5.5
55
165
480
285
310
770
GAK-50
50-20-40-7.5
50
50
20
2900
7.5
58
175
480
285
310
770
GAK-50
65-25-15-2.2
65
25
15
2900
2.2
50
145
450
280
205
570
GAK-65
65-37-13-3
65
37
13
2900
3
57
165
475
305
260
652
GAK-65
65-25-30-4
65
25
30
2900
4
61
170
505
300
325
710
GAK-65
65-30-40-7.5
65
30
40
2900
7.5
56





GAK-65
65-35-50-11
65
35
50
2900
11
45
165
460
300
350
920
GAK-65
65-35-60-15
65
35
60
2900
15
65
165
460
300
350
920
GAK-65
80-60-13-5.5
80
60
13
2900
5.5
67
165
565
330
325
775
GAK-80
80-40-7-2.2
80
40
7
1450
2.2
59
165
510
330
260
640
GAK-80
80-43-13-3
80
43
13
2900
3
70
165
540
330
325
652
GAK-80
80-40-15-4
80
40
15
2900
4
61
180
565
330
325
775
GAK-80
80-65-25-7.5
80
65
25
2900
7.5
63
180
656
330
325
775
GAK-80
100-80-10-4
100
100
10
1450
4
65
220
700
430
420
800
GAK-100
型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
100-100-15-7.5
100
100
15
1450
7.5
68
225
690
420
420
825
GAK-100
100-80-20-7.5
100
80
20
1450
7.5
65
225
690
420
420
825
GAK-100
100-100-25-11
100
100
25
1450
11
70
225
690
450
520
940
GAK-100
100-100-30-15
100
100
30
1450
15
65





GAK-100
100-100-35-18.5
100
100
35
1450
18.5
68
225
680
410
420
970
GAK-100
125-130-15-11
125
130
15
1450
11
72





GAK-125
125-130-20-15
125
130
20
1450
15
75





GAK-125
150-145-9-7.5
150
145
9
1450
7.5
76
225
800
510
420
795
GAK-150
150-180-15-15
150
180
15
1450
15
69
275
950
610
520
1060
GAK-150
150-180-20-18.5
150
180
20
1450
18.5
72
250
925
858
520
1060
GAK-150
150-180-25-22
150
180
25
1450
22
78
260
925
585
520
1060
GAK-150
150-130-30-22
150
130
30
1450
22
78
260
925
585
520
1060
GAK-150
150-180-30-30
150
180
30
1450
30
78





GAK-150
150-200-30-37
150
200
30
1450
37
73
275
1025
650
520
1320
GAK-150
200-300-7-11
200
300
7
980
11
66
290
990
610
520
1150
GAK-200
200-250-11-15
200
250
11
1450
15
64
270
970
600
520
1120
GAK-200
200-250-15-18.5
200
250
15
1450
18.5
73
290
1130
715
520
1130
GAK-200
200-400-10-22
200
400
10
1450
22
75
275
1120
710
520
1130
GAK-200
200-400-13-30
200
400
13
14501
30
76
275
1120
710
520
1320
GAK-200
200-300-15-22
200
300
15
1450
22
76
275
1120
710
520
1130
GAK-200
200-250-22-30
200
250
22
1450
30
71
275
1120
710
520
1290
GAK-200
200-350-25-37
200
350
25
1450
37
71
325
1080
680
520
1370
GAK-200
200-400-30-45
200
400
30
1450
45
74
330
1250
780
520
1370
GAK-200
型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
250-600-9-30
250
600
9
980
30
78
440
1100
700
520
1660
GAK-250
250-600-12-37
250
600
12
1450
37
76
440
1100
700
520
1660
GAK-250
250-600-15-45
250
600
15
1450
45
73
440
1100
700
520
1660
GAK-250
250-600-20-55
250
600
20
1450
55
73
440
1100
700
520
1700
GAK-250
250-600-25-75
250
600
25
1450
75
71
440
1100
700
520
1750
GAK-250
300-800-12-45
300
800
12
980
45
74
470
1305
850
650
1845
GAK-300
300-480-15-45
300
480
15
1450
45
66
470
1305
850
650
1845
GAK-300
300-800-15-55
300
800
15
1450
55
73
470
1305
850
650
2060
GAK-300
300-600-20-55
300
600
20
1450
55
73
470
1305
850
650
2060
GAK-300
300-800-20-75
300
800
20
1450
75
75
470
1305
850
650
2120
GAK-300
300-950-20-90
300
950
20
1450
90
76
470
1305
850
650
2120
GAK-300
300-1000-25-110
300
1000
25
1450
110
76
500
1350
875
650
2220
GAK-300
300-1100-10-55
300
1100
10
1450
55
73





GAK-300
350-1500-15-90
350
1500
15
740
90
87
630
1533
1280
700
2190
GAK-350
350-1200-18-90
350
1200
18
980
90
85
500
900
500
750
2190
GAK-350
350-1100-28-132
350
1100
28
980
132
84
700
1616
1363
700
2480
GAK-350
350-1000-36-160
350
1000
36
980
160
84
700
1666
1413
700
2590
GAK-350
400-1760-7.5-55
400
1760
7.5
980
55
83





GAK-400
400-1500-10-75
400
1500
10
980
75
86
600
1650
1365
780
2000
GAK-400
400-2000-13-110
400
2000
13
980
110
84
600
1650
1365
780
2280
GAK-400
400-2000-15-132
400
2000
15
980
132
83





GAK-400
400-1700-22-160
400
1700
22
980
160
83
630
1670
1380
780
2600
GAK-400
400-1500-26-160
400
1500
26
980
160
84
630
1670
1380
780
2600
GAK-400



相关同类产品
不锈钢深井潜水泵
不锈钢深井潜水泵
WQK/QG带切割式无堵塞潜水排污泵
WQK/QG带切割式无堵塞潜水排污泵
AS、AV型撕裂式潜水排污泵
AS、AV型撕裂式潜水排污泵
JYWQ自动搅匀潜水排污泵
JYWQ自动搅匀潜水排污泵
WQ(QW)系列潜水式排污泵
WQ(QW)系列潜水式排污泵
QWP不锈钢潜水排污泵-上海唐玛泵阀有限公司
QWP不锈钢潜水排污泵-上海唐玛泵阀有限公司
QJ深井潜水泵
QJ深井潜水泵
QX、QDX潜水电泵
QX、QDX潜水电泵
QY油浸式潜水电泵
QY油浸式潜水电泵
QS充水式潜水电泵
QS充水式潜水电泵
产品评论


矿粉输送 2024-03-15
我司需要将库内石灰石矿粉泵送到粉体物料车内,是否有相关产品。
采购气动隔膜洋 2021-03-04
您好,我公司需要贵公司几台气动隔膜泵,请联系我13764880848
气动放料阀 2020-09-29
您好,我在别的设备上看到贵公司的气动放料阀,感觉质量还可以,想购几台
U型高平台球阀 2016-05-23
我公司是做包装机械的,需要这种U型高平台气动球阀高端产品,请与我联系。
U型高平台球阀 2016-05-23
我公司是做包装机械的,需要这种U型高平台气动球阀高端产品,请与我联系。
U型高平台球阀 2016-05-23
我公司是做包装机械的,需要这种U型高平台气动球阀高端产品,请与我联系。
U型高平台球阀 2016-05-23
我公司是做包装机械的,需要这种U型高平台气动球阀高端产品,请与我联系。
U型高平台球阀 2016-05-23
我公司是做包装机械的,需要这种U型高平台气动球阀高端产品,请与我联系。
购上唐玛泵阀的气动角座阀 2013-09-02
您好,请问全不锈钢气动角座阀DN50多少全一只?
潜水排污泵寻价 2013-05-15
请问50WQ15-15-1.5 不锈钢套潜水排污泵单价多少?我们要64台
标题:
内容:
验证码:

热门水泵:
网站首页 - 企业介绍 - 水泵总汇 - 成功案例 - 阀门知识 - 水泵知识 - 资料下载 - 新闻动态 - 企业招聘 - 联系我们
水处理设备 诚信通
上海唐玛泵阀有限公司 地址:上海市金山区亭林镇林吉路1502号
联系人:销售部 电话:021-67250145 手机:唐经理13636601493  周经理18918479867 传真:021-67250146 邮编:201505 邮箱:709616359@QQ.com
ICP备:沪ICP备13002871号-1
