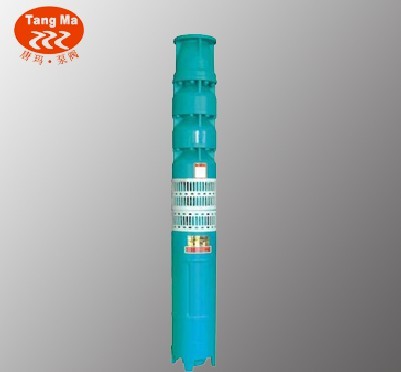

QJ深井潜水泵概述
QJ型潜水电泵是本公司引进国外领先的制泵技术生产的高性能耐磨型电泵，动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机，QJ型潜水电泵对水质绝对无污染，是当前国内外深井泵之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳，全新“浮动式”结构叶轮在工作期间对电机无轴向压力。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式（或高层送水使用）。
QJ深井潜水泵结构说明
1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。
3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。
4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺， 把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2〜3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。
6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。
7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。
8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。

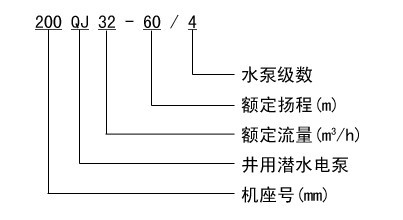

QJ深井潜水泵型号意义
QJ深井潜水泵性能参数
|
型号
|
扬程参考
使用范围（m）
|
电机功率
（kW）
|
额定电流
（A）
|
出水管直径
（寸）
|
|
150QJ10-50/7
|
40-50
|
3
|
7.9
|
2
|
|
150QJ10-100/14
|
80-110
|
5.5
|
13.7
|
|
150QJ10-150/21
|
120-170
|
7.5
|
18.5
|
|
150QJ20-24/4
|
19-29
|
3
|
7.90
|
|
150QJ20-30/5
|
24-36
|
3
|
7.90
|
|
150QJ20-36/6
|
29-43
|
4
|
10.26
|
|
150QJ20-42/7
|
34-50
|
4
|
10.26
|
|
150QJ20-48/8
|
38-58
|
5.5
|
13.74
|
|
150QJ20-54/9
|
43-65
|
5.5
|
13.74
|
|
150QJ20-60/10
|
48-72
|
7.5
|
18.5
|
|
150QJ20-66/11
|
53-79
|
7.5
|
18.5
|
|
150QJ20-72/12
|
58-76
|
7.5
|
18.5
|
|
150QJ20-78/13
|
62-94
|
7.5
|
18.5
|
|
150QJ20-84/14
|
67-101
|
9.2
|
22.12
|
|
150QJ20-90/15
|
72-108
|
9.2
|
22.12
|
|
150QJ20-96/16
|
77-115
|
9.2
|
22.12
|
|
150QJ20-102/17
|
82-122
|
11
|
26.28
|
|
150QJ20-108/18
|
86-130
|
11
|
26.28
|
|
150QJ20-114/19
|
91-137
|
11
|
26.28
|
|
150QJ20-120/20
|
96-144
|
13
|
30.87
|
|
150QJ20-126/21
|
101-151
|
13
|
30.87
|
|
150QJ20-132/22
|
106-158
|
13
|
30.87
|
|
150QJ20-138/23
|
110-166
|
13
|
30.87
|
|
150QJ20-144/24
|
115-173
|
15
|
35.62
|
|
150QJ20-150/25
|
120-180
|
15
|
35.62
|
|
150QJ20-156/26
|
125-187
|
15
|
35.62
|
|
150QJ20-162/27
|
130-194
|
15
|
35.62
|
|
200QJ20-40/3
|
35-45
|
4
|
10.1
|
|
200QJ20-54/4
|
45-58
|
5.5
|
13.6
|
|
200QJ20-67/5
|
58-72
|
7.5
|
18
|
|
200QJ20-81/6
|
72-86
|
7.5
|
18
|
|
200QJ20-93/7
|
86-98
|
9.2
|
21.7
|
|
200QJ20-108/8
|
98-115
|
11
|
25.8
|
|
200QJ20-121/9
|
115-128
|
13
|
29.8
|
|
200QJ20-133/10
|
120-140
|
15
|
33.9
|
|
200QJ20-148/11
|
140-158
|
15
|
33.9
|
|
200QJ20-175/13
|
153-190
|
18.5
|
41.6
|
|
200QJ20-202/15
|
199-215
|
22
|
48.2
|
|
200QJ20-243/18
|
220-250
|
25
|
54.5
|
|
200QJ20-270/20
|
250-282
|
30
|
65.4
|
|
200QJ20-297/22
|
280-315
|
30
|
65.4
|
2.5
|
|
200QJ20-338/25
|
315-350
|
37
|
79.7
|
|
200QJ20-350/26
|
335-370
|
37
|
79.7
|
|
200QJ20-363/27
|
350-385
|
37
|
79.7
|
|
200QJ20-400/30
|
375-420
|
45
|
96.9
|
|
200QJ20-450/34
|
425-470
|
45
|
96.9
|
|
200QJ32-26/2
|
23-30
|
4
|
10.1
|
|
200QJ32-39/3
|
35-45
|
5.5
|
13.6
|
|
200QJ32-52/4
|
45-55
|
7.5
|
18
|
|
200QJ32-65/5
|
55-73
|
11
|
25.8
|
|
200QJ32-78/6
|
70-84
|
11
|
25.8
|
|
200QJ32-91/7
|
80-105
|
13
|
29.8
|
|
200QJ32-104/8
|
95-110
|
15
|
33.9
|
|
200QJ32-130/10
|
120-137
|
18.5
|
41.6
|
|
200QJ32-156/12
|
140-162
|
25
|
54.5
|
|
200QJ32-195/15
|
180-215
|
30
|
65.4
|
|
200QJ32-234/18
|
224-247
|
37
|
79.7
|
|
200QJ32-247/19
|
234-255
|
37
|
79.7
|
|
200QJ32-260/20
|
250-275
|
45
|
96.9
|
|
200QJ32-286/22
|
275-300
|
45
|
96.9
|
|
200QJ40-26/2
|
23-30
|
5.5
|
13.6
|
|
200QJ40-39/3
|
35-45
|
7.5
|
18
|
|
200QJ40-52/4
|
45-55
|
9.2
|
21.7
|
|
200QJ40-65/5
|
55-73
|
11
|
25.8
|
|
200QJ40-78/6
|
70-84
|
15
|
33.9
|
|
200QJ40-104/8
|
95-110
|
18.5
|
41.6
|
|
200QJ40-117/9
|
105-120
|
22
|
48.2
|
|
200QJ40-143/11
|
130-145
|
25
|
54.5
|
|
200QJ40-169/13
|
160-175
|
30
|
65.4
|
|
200QJ40-208/16
|
200-215
|
37
|
79.7
|
|
200QJ50-13/1
|
10–16
|
4
|
10.1
|
3
|
|
200QJ50-26/2
|
23-29
|
5.5
|
13.6
|
|
200QJ50-39/3
|
35-43
|
9.2
|
21.7
|
|
200QJ50-52/4
|
43-58
|
11
|
25.8
|
|
200QJ50-65/5
|
58-75
|
15
|
33.9
|
|
200QJ50-78/6
|
70-90
|
18.5
|
41.6
|
|
200QJ50-91/7
|
80-110
|
22
|
48.2
|
|
200QJ50-104/8
|
90-118
|
25
|
54.5
|
|
200QJ50-117/9
|
100-130
|
30
|
65.4
|
|
200QJ50-130/10
|
115-148
|
30
|
65.4
|
|
200QJ50-156/12
|
142-180
|
37
|
79.7
|
|
200QJ50-182/14
|
165-206
|
45
|
96.9
|
|
200QJ50-195/15
|
185-220
|
45
|
96.9
|
|
200QJ63-12/1
|
8–15
|
4
|
10.1
|
|
200QJ63-24/2
|
19-30
|
7.5
|
18
|
|
200QJ63-36/3
|
28-44
|
11
|
21.7
|
|
200QJ63-48/4
|
38-58
|
15
|
33.9
|
|
200QJ63-60/5
|
45-75
|
18.5
|
41.6
|
|
200QJ63-72/6
|
56-88
|
22
|
48.2
|
|
200QJ63-84/7
|
68-105
|
25
|
54.5
|
|
200QJ63-96/8
|
76-118
|
30
|
65.4
|
|
200QJ63-108/9
|
86-130
|
30
|
65.4
|
|
200QJ63-120/10
|
95-142
|
37
|
79.7
|
|
200QJ63-144/12
|
112-168
|
45
|
96.9
|
|
200QJ80-11/1
|
8–13
|
4
|
10.1
|
4
|
|
200QJ80-22/2
|
16-25
|
7.5
|
18
|
|
200QJ80-33/3
|
28-42
|
11
|
25.8
|
|
200QJ80-44/4
|
40-50
|
15
|
33.9
|
|
200QJ80-55/5
|
50-60
|
18.5
|
41.6
|
|
200QJ80-66/6
|
60-70
|
22
|
48.2
|
|
200QJ80-77/7
|
70-80
|
30
|
65.4
|
|
200QJ80-88/8
|
80-95
|
37
|
79.7
|
|
200QJ80-99/9
|
95-110
|
37
|
79.7
|
|
200QJ80-121/11
|
110-140
|
45
|
96.9
|
|
250QJ32-138/6
|
124-151
|
22
|
47.9
|
2.5
|
|
250QJ32-161/7
|
145-176
|
25
|
53.8
|
|
250QJ32-184/8
|
166-202
|
30
|
64.2
|
|
250QJ32-207/9
|
186-227
|
37
|
77.8
|
|
250QJ32-230/10
|
207-252
|
37
|
77.8
|
|
250QJ32-253/11
|
227-277
|
45
|
94.1
|
|
250QJ32-276/12
|
248-302
|
45
|
94.1
|
|
250QJ32-300/13
|
270-328
|
55
|
114.3
|
3
|
|
250QJ32-322/14
|
290-352
|
55
|
114.3
|
|
250QJ32-345/15
|
310-370
|
63
|
130.9
|
|
250QJ32-368/16
|
332-395
|
63
|
130.9
|
|
250QJ32-391/17
|
352-420
|
63
|
130.9
|
|
250QJ32-414/18
|
373-445
|
75
|
152.3
|
|
250QJ32-437/19
|
394-468
|
75
|
152.3
|
|
250QJ32-460/20
|
414-495
|
75
|
152.3
|
|
250QJ32-483/21
|
435-510
|
90
|
182.8
|
|
250QJ32-506/22
|
455-543
|
90
|
182.8
|
|
250QJ32-529/23
|
476-568
|
90
|
182.8
|
|
250QJ32-552/24
|
498-588
|
90
|
182.8
|
|
250QJ50-20/1
|
18-22
|
5.5
|
13.6
|
|
250QJ50-40/2
|
37-45
|
9.2
|
21.7
|
|
250QJ50-60/3
|
55-65
|
13
|
29.8
|
|
250QJ50-80/4
|
75-85
|
18.5
|
41.6
|
|
250QJ50-100/5
|
93-107
|
22
|
47.9
|
|
250QJ50-120/6
|
113-127
|
25
|
53.8
|
|
250QJ50-140/7
|
120-160
|
37
|
77.8
|
|
250QJ50-160/8
|
151-170
|
37
|
77.8
|
|
250QJ50-180/9
|
170-190
|
45
|
94.1
|
|
250QJ50-200/10
|
190-210
|
45
|
94.1
|
|
250QJ50-220/11
|
208-230
|
55
|
114.3
|
|
250QJ50-240/12
|
220-260
|
55
|
114.3
|
|
250QJ50-260/13
|
245-271
|
63
|
130.9
|
|
250QJ50-280/14
|
265-291
|
63
|
130.9
|
|
250QJ50-280/15
|
288-312
|
63
|
152.3
|
|
250QJ50-320/16
|
308-332
|
75
|
152.3
|
|
250QJ50-340/17
|
320-360
|
75
|
182.8
|
|
250QJ50-360/18
|
355-380
|
90
|
182.8
|
|
250QJ80-20/1
|
17-22
|
7.5
|
18
|
|
250QJ80-40/2
|
35-44
|
15
|
33.9
|
4
|
|
250QJ80-60/3
|
52-66
|
22
|
47.9
|
|
250QJ80-80/4
|
70-80
|
30
|
64.2
|
|
250QJ80-100/5
|
87-110
|
37
|
77.8
|
|
250QJ80-120/6
|
105-131
|
45
|
94.1
|
|
250QJ80-140/7
|
122-153
|
55
|
114.3
|
|
250QJ80-160/8
|
150-170
|
63
|
130.9
|
|
250QJ80-180/9
|
170-197
|
63
|
130.9
|
|
250QJ80-200/10
|
184-219
|
75
|
152.3
|
|
250QJ80-220/11
|
210-230
|
90
|
182.8
|
|
250QJ80-240/12
|
230-253
|
90
|
182.8
|
|
250QJ100-18/1
|
15-22
|
7.5
|
18
|
|
250QJ100-36/2
|
30-44
|
15
|
33.9
|
|
250QJ100-54/3
|
44-60
|
25
|
53.8
|
|
250QJ100-72/4
|
66-78
|
30
|
64.2
|
|
250QJ100-108/6
|
110-116
|
45
|
94.1
|
|
250QJ100-126/7
|
118-136
|
55
|
114.3
|
|
250QJ100-144/8
|
136-152
|
63
|
130.9
|
|
250QJ100-162/9
|
156-170
|
75
|
152.3
|
|
250QJ100-198/11
|
188-208
|
90
|
182.8
|
|
250QJ125-16/1
|
14-19
|
9.2
|
21.7
|
5
|
|
250QJ125-32/2
|
28-35
|
18.5
|
41.6
|
|
250QJ125-48/3
|
42-54
|
25
|
53.8
|
|
250QJ125-64/4
|
56-70
|
37
|
77.8
|
|
250QJ125-80/5
|
72-90
|
45
|
94.1
|
|
250QJ125-96/6
|
86-105
|
55
|
114.3
|
|
250QJ125-112/7
|
102-120
|
63
|
130.9
|
|
250QJ125-128/8
|
120-138
|
75
|
152.3
|
|
250QJ125-144/9
|
134-156
|
90
|
182.8
|
|
250QJ125-160/10
|
150-175
|
90
|
182.8
|

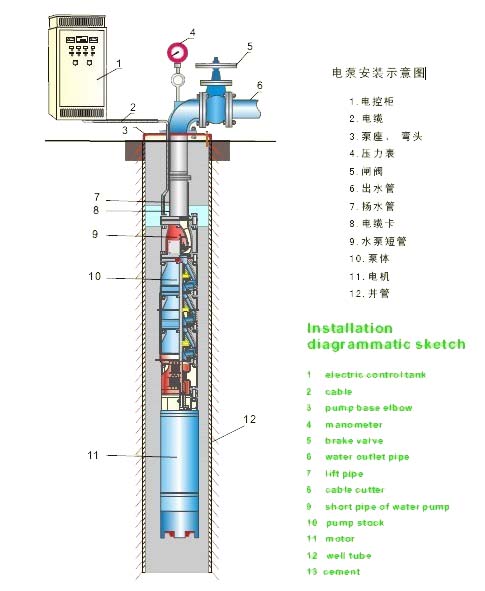

QJ深井潜水泵安装示意图
