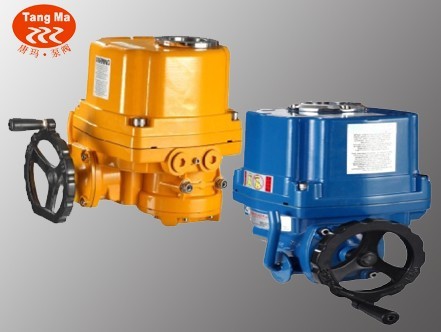

防爆电动执行器

防爆电动执行器
产品名称:防爆电动执行器
产品型号:TM
所属系列:上海
最新报价:0.0000
更新时间:2013-05-09
上一个产品:精小型电动执行器
下一个产品:新型精小型电动执行器(角行程)

防爆电动执行器 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项



1. 产品概述
T此系列防爆电动执行器是引进韩国最新技术用于控制270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭矩达4000 N•M
2. 性能特点
2.1
壳体
壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67NEMA46,并有IP68和防爆型供选择。
2.2
电机
全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
2.3
手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将保持永久手动状态)
2.4
指示器
指示器安装在中心轴上,可以观察阀门位置。镜面采用凸透镜设计,不积水,观察更方便。
2.5
干燥器
用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
2.6
限位开关
机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
2.7
扭矩开关
可提供过载保护(TM-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
2.8
自锁
精密的双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油。
2.9
防脱螺栓
拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采用不锈钢材质。
2.10
安装
底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
2.11
线路
控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工。)
2.12
智能模块
采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。
2.13
阀位数字显示
执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。
2.14
相序自动调整
智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
3. 主要技术参数,规格
3.1 TM
系列电动执行器技术参数


型号
最大输出扭矩
90°动作时间60/50Hz
最大
轴径
电机
F
额定电流(A60/50HZ
重量
单相
三相
N·M
S
mm
W
110V
220V
380V
440V
Kg
TM-005
50
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
7.5
TM-008
80
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
7.5
TM-010
100
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
7.5
TM-015
150
21/25
φ22
40
1.65/1.67
0.88/0.84
0.31/0.31
0.30/0.31
17.3
TM-020
200
21/25
φ22
40
1.67/1.67
0.89/0.85
0.31/0.31
0.30/0.31
17.3
TM-030
300
26/31
φ35
60
1.85/1.86
0.92/0.92
0.35/0.35
0.34/0.34
22
TM-050
500
26/31
φ35
90
3.60/3.62
1.55/1.58
0.59/0.59
0.58/0.58
23
TM-060
600
26/31
φ35
120
3.65/3.62
1.60/2.20
0.60/0.59
0.59/0.58
23
TM-080
800
31/37
φ45
120
4.10/4.10
2.15/2.20
0.85/0.85
0.790.79
29
TM-120
1200
31/37
φ45
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
29
TM-200
2000
93/112
φ65
180
4.10/4.10
2.15/2.20
0.85/0.85
0.79/0.79
75
TM-300
3000
93/112
φ65
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
75

3.2标准规格


防水级别 IP67,NEMA 4 and 6
电机电源
标准:220V AC 单相
可选:110V AC 单相,380/440V AC 3, 50/60Hz, ±10%
24V DC /110V DC /220V DC

鼠笼式异步电机
限位开关
/关,各1  SPDT,250V AC 10A
辅助限位开关
/关,各1  SPDT,250V AC 10A
扭矩开关
/关,各1  SPDT,250V AC 10A
TM-005/008/010除外

90°±10°
270°可选
失速防护/
操作温度
内置过热保护,开115 ±5 / 97 ±5
连续的位置指示刻度
手动操作
机械离合机构,配手轮操作
自锁装置
蜗轮,蜗杆机构提供自锁
机械限位
2个外部调整螺栓
7-10W (110/220V AC)
线
2 PF 3/4
环境温度
-20+70

铝基润滑脂(EP 型)

钢,铝合金,铝青铜,聚碳酸脂
环境湿度
最大 90 RH
非凝结
抗震性能
X Y Z 10g0.234 Hz30分钟
干粉,环氧聚酯,具有超强防腐功能

3.3可选规格


编号
可选配置
备注
1
防爆执行器(Exd BT4,Exd CT6
TM 系列
2
防水执行器(IP68,10M,250HR
TM 系列
3
电位计(1K-10K
TM 系列
4
比例控制单元(输入,输出信号4-20mA DC /1-5V /1-10V
TM 系列
5
现场控制单元(就地控制//关选择开关,就地/远程切换)
TM 系列
6
行程120°180°270°
TM 系列
7
直流电机(24V DC
TM 系列
8
附加扭矩开关(SPDT X 2  250V AC 10A
TM-005/008/010除外
9
电流位置传感器(输出4-20mA DC
TM 系列
10
断电后,电动阀自动开或关控制柜
TM 系列
11
耐高温执行器(-10+100
TM 系列
12
耐低温执行器(-40+70
TM 系列
13
低速执行器
TM 系列
