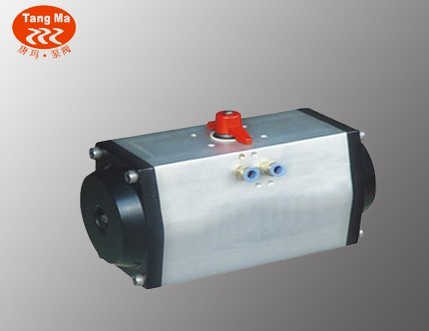

此气动执行器主要用于如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。
GTD双作用式输出扭矩表 单位：N．m
|
型号
|
气源压力
|
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
GTD40
|
3.7
|
5.6
|
7.4
|
9.3
|
11.2
|
13.0
|
14.9
|
|
GTD52
|
7.9
|
11.8
|
15.7
|
19.6
|
23.6
|
27.5
|
31.4
|
|
GTD65
|
14.7
|
22.1
|
29.5
|
36.8
|
44.2
|
51.5
|
58.9
|
|
GTD80
|
26.0
|
39.0
|
52.0
|
65.1
|
78.1
|
91.1
|
104
|
|
GTD90
|
37.6
|
56.5
|
75.3
|
94.1
|
112
|
131
|
150
|
|
GTDl00
|
58.0
|
87.0
|
116
|
145
|
174
|
203
|
232
|
|
GTDll5
|
84.5
|
126
|
169
|
211
|
253
|
295
|
338
|
|
GTDl25
|
108
|
163
|
217
|
272
|
326
|
381
|
435
|
|
GTDl45
|
159
|
239
|
318
|
398
|
478
|
557
|
637
|
|
GTDl60
|
223
|
334
|
446
|
557
|
669
|
780
|
892
|
|
GTDl90
|
367
|
550
|
734
|
917
|
1101
|
1284
|
1467
|
|
GTD210
|
538
|
807
|
1075
|
1344
|
1613
|
1882
|
2151
|
|
GTD255
|
1057
|
1586
|
2115
|
2644
|
3172
|
3701
|
4230
|
|
GTD300
|
1656
|
2470
|
3293
|
4117
|
4940
|
5764
|
6587
|
|
GTD350
|
2490
|
3735
|
4981
|
6226
|
7471
|
8717
|
9962
|
GTE单作用式输出扭矩表 单位：N．m
|
型号
|
弹簧数量
|
空气压力
|
弹簧复位
|
|
3
|
4
|
5
|
|
开始
|
终点
|
开始
|
终点
|
开始
|
终点
|
开始
|
终点
|
|
GTE65
|
8
|
15.0
|
7.9
|
|
15.2
|
|
|
14.2
|
7.1
|
|
10
|
|
|
|
11.7
|
27.9
|
19.1
|
17.8
|
8.9
|
|
12
|
|
|
|
8.1
|
26.2
|
15.5
|
21.3
|
10.7
|
|
GTE80
|
8
|
25.1
|
16.2
|
|
29.3
|
|
|
22.8
|
14.0
|
|
10
|
|
|
|
23.6
|
47.6
|
36.6
|
28.5
|
17.5
|
|
12
|
|
|
|
17.9
|
44.1
|
30.9
|
34.2
|
21.O
|
|
GTE90
|
8
|
32.8
|
20.9
|
|
39.8
|
|
|
35.5
|
23.7
|
|
10
|
|
|
|
30.9
|
64.5
|
49.7
|
44.4
|
29.6
|
|
12
|
|
|
|
22.0
|
58.6
|
40.8
|
53.3
|
35.5
|
|
GTE100
|
8
|
56.1
|
26.5
|
|
55.5
|
|
|
60.7
|
31.1
|
|
10
|
|
|
|
40.3
|
106
|
69.4
|
75.9
|
38.9
|
|
12
|
|
|
|
25.2
|
98.6
|
54.2
|
91.O
|
46.6
|
|
GTE115
|
8
|
77.9
|
45.4
|
|
87.6
|
|
|
81.4
|
48.8
|
|
1O
|
|
|
|
67.3
|
150
|
109
|
101
|
61.1
|
|
12
|
|
|
|
46.9
|
138
|
89.2
|
122
|
73.3
|
|
GTE125
|
8
|
101
|
657
|
|
120
|
|
|
97.7
|
62.2
|
|
10
|
|
|
|
95.7
|
194
|
150
|
122
|
77.7
|
|
12
|
|
|
|
71.3
|
179
|
125
|
146
|
93.2
|
|
GTE145
|
8
|
135
|
837
|
|
163
|
|
|
155
|
103
|
|
10
|
|
|
|
124
|
269
|
204
|
194
|
129
|
|
12
|
|
|
|
85.7
|
243
|
165
|
233
|
155
|
|
GTE160
|
8
|
201
|
134
|
|
246
|
|
|
199
|
133
|
|
10
|
|
|
|
196
|
391
|
307
|
249
|
166
|
|
12
|
|
|
|
146
|
357
|
258
|
299
|
199
|
|
GTE190
|
8
|
317
|
21.3
|
|
397
|
|
|
336
|
233
|
|
10
|
|
|
|
313
|
626
|
496
|
420
|
291
|
|
12
|
|
|
|
228
|
567
|
412
|
505
|
349
|
|
GTE210
|
8
|
465
|
309
|
|
578
|
|
|
497
|
341
|
|
10
|
|
|
|
454
|
917
|
723
|
621
|
427
|
|
12
|
|
|
|
330
|
832
|
599
|
745
|
512
|
|
GTE255
|
8
|
945
|
670
|
|
1199
|
|
|
915
|
640
|
|
10
|
|
|
|
970
|
1843
|
1499
|
1144
|
800
|
|
12
|
|
|
|
741
|
1683
|
1270
|
1373
|
961
|
|
GTE300
|
8
|
1491
|
838
|
|
1662
|
|
|
1631
|
979
|
|
10
|
|
|
|
1254
|
2893
|
2077
|
2039
|
1223
|
|
12
|
|
|
|
846
|
2648
|
1669
|
2447
|
1468
|
|
GTE350
|
8
|
21.81
|
1404
|
|
2650
|
|
|
2330
|
1554
|
|
10
|
|
|
|
2067
|
4284
|
3312
|
2913
|
1942
|
|
12
|
|
|
|
1484
|
3895
|
2730
|
3496
|
2331
|
执行器的重量／容量／开或闭的时间
|
双作用式
|
容量L
|
重量 KG
|
单作用式
|
容量L
|
重量 KG
|
开或闭时间 S
|
|
GTD40
|
0.12
|
0.7
|
GTE40
|
0.06
|
|
≤0.5
|
|
GTD52
|
0.23
|
1.5
|
GTE52
|
012
|
|
≤0.5
|
|
GTD65
|
0.46
|
2.0
|
GTE65
|
0.22
|
3.6
|
≤0.5
|
|
GTD80
|
0.80
|
3.0
|
GTE80
|
0.38
|
5.5
|
≤1.0
|
|
GTD90
|
1.10
|
4.5
|
GTE90
|
0.50
|
8.0
|
≤1.0
|
|
GTD100
|
1.60
|
6.0
|
GTE100
|
0.79
|
10.5
|
≤1.0
|
|
GTD115
|
2.33
|
8.0
|
GTE115
|
1.14
|
13.6
|
≤2.0
|
|
GTD125
|
3.03
|
9.5
|
GTE125
|
1.46
|
16.2
|
≤2.0
|
|
GTD145
|
5.40
|
14.0
|
GTE145
|
2.34
|
23.1
|
≤2.5
|
|
GTD160
|
6.10
|
18.0
|
GTE160
|
3,00
|
30.0
|
≤4.0
|
|
GTD190
|
11.0
|
26.0
|
GTE190
|
4.80
|
41.6
|
≤5.0
|
|
GTD210
|
15.4
|
33.0
|
GTE210
|
7.10
|
52.8
|
≤7.0
|
|
GTD255
|
31.1
|
72.0
|
GTE255
|
14.1
|
112.0
|
≤10.0
|
|
GTD300
|
45.9
|
102.0
|
GTE300
|
21.3
|
153.0
|
≤10.0
|
|
GTD350
|
68.5
|
153.0
|
GTE350
|
32.7
|
222.0
|
≤10.0
|
耗气量计算
|
双作用型计算公式 V：(A+B){(P+I01.2)÷98}M
|
V：耗气量N1/mim(N升/分)
|
|
单作用型计算公式 V=A((P+I01.2)÷98)M
|
P：气源压力KpaG(表压)
|
|
注：将 MPa转换成KPa乘以1000 将 bar转换成KPa乘以100
|
M：活塞每分钟往复次数
|
|
A、B：气缸容量(见表)
|
执行器的选用
选用气动执行器时，在已确定阀门的扭矩上再增加安全值。水蒸气或非润滑的液体介质增加 25％安全值；非润滑的浆料液体介质增加40％安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加100％安全值；对于清洁、无摩擦的润滑介质增加20％安全值(本公司推荐)。
选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表，可得到准确的 GTD型号，例如：气源压力只有5bar，控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25％安全值等于250N.m，首先按表查找气源压力5bar，然后沿该列垂直查找等于或相近的扭矩数据，选272N.m，再沿该行向左查找其型号，选择GTD125型。
选用单作用式执行器时，查找单作用式扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大干弹簧复位扭矩，可得到准确的 GTE型号，例如：气源压力只有4bar，控制一个需要扭矩100N．m蝶阀，介质为非润滑的干燥气体，考虑到安全因素,增加60％安全值等于160N.m,首先按表查找弹簧复位终点得到相近扭矩166N．m,然后沿该行向左查找气源压力4bar的终点扭矩196N．m，正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE160型。
执行器及附件的功能和用途
双动式气动执行器：对阀门开启和关闭的两位式控制。 /弹簧复位式：在电路气路切断或故障，阀门自动开启或关闭。/单电控电磁阀：供电时阀门打开或关闭．断电时阀门关闭或打开[可提供防爆型]。/双电控电磁阀：一个线圈得电时阀门打开。另一个线圈得电时阀门关闭-有记忆功能(可提供防爆型)。/限位开关回讯器：远距离传送阀门的开关位置的信号(可提供防爆型)。/电气定位器：根据电流信号(标准4～20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。气动定位器：根据气压信号(标O．02～O．1Mpa)的大小对阀门的介质流量调节控制。/电气转换器：将电流信号转换成气压信号。与气动定位器配套使用(可提供防爆型)。/气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运
动部件润滑作用。 /手动操作机构：自动控制在不正常情况下可以手动操作。
气动阀门是复杂的自动化控制仪表，由多种气动元件组成。用户根据控制需要。详细选择下列附件。并在技术合同上注明。 1、气动执行器：①双作用式、②单作用式、⑧型号规格、⑧动作时间。/2、电磁阀：①单控电磁阀、①双控电磁阀、②使用电压、③防爆型。/3、信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。4、定位器：①电气定位器、②气动定位器、⑧电流信号、⑧气压信号、⑤电气转换器、⑥防爆型。/5、气源处理三联件：①过滤减压阀、②油雾器。/6、手动操作机构。/7、特殊接口尺寸。/8、特殊定制。
