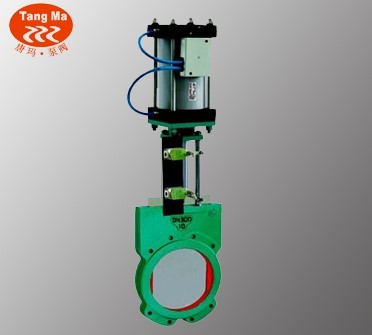

Z673X气动浆液阀概述
Z673X型气动浆液阀适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，适用温度：-10～80℃作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。
Z673X气动浆液阀特点
1、结构简单：轻便、密封性能好。
2、操作方式：手轮、电动、电液动、气动。
Z673X气动浆液阀主要性能规范
|
公称压力（MPa）
|
0.6
|
1.0
|
|
试验压力（MPa）
|
壳体
|
0.9
|
1.5
|
|
密封
|
0.66
|
1.1
|
|
使用介质
|
煤浆、粮浆、纸浆、泥浆、活
水砂浆、矿渣、碱液
|
|
工作温度
|
≤100℃
|
Z673X气动浆液阀主要零部件材质
|
体、盖
|
不锈钢、碳钢、灰铸铁
|
|
闸板
|
碳钢、不锈钢
|
|
阀杆
|
不锈钢
|
|
密封面
|
橡胶、四氟、不锈钢、硬质合金
|

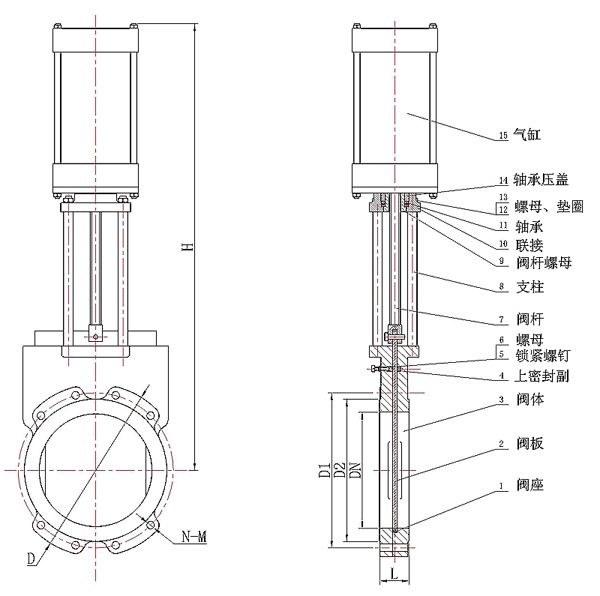

Z673X气动浆液阀主要外形及连接尺寸
|
MPa
|
DN
|
L
|
D
|
D1
|
B
|
H
|
n-M
|
2
|
|
PN0.6
|
PN1.0
|
|
1.0
|
50
|
40
|
40
|
125
|
100
|
115
|
335
|
4-M16
|
45°
|
|
65
|
40
|
40
|
145
|
120
|
115
|
363
|
4-M16
|
45°
|
|
80
|
50
|
50
|
160
|
135
|
150
|
395
|
4-M16
|
22.5°
|
|
100
|
50
|
50
|
180
|
155
|
150
|
465
|
4-M16
|
22.5°
|
|
125
|
50
|
50
|
210
|
185
|
190
|
530
|
4-M16
|
22.5°
|
|
150
|
60
|
60
|
240
|
210
|
190
|
630
|
4-M20
|
22.5°
|
|
200
|
60
|
60
|
295
|
265
|
230
|
750
|
4-M20
|
22.5°
|
|
250
|
70
|
70
|
350
|
318
|
280
|
900
|
8-M20
|
15°
|
|
300
|
70
|
80
|
400
|
368
|
350
|
1120
|
8-M20
|
15°
|
|
350
|
80
|
90
|
460
|
430
|
350
|
1260
|
10-M20
|
11.25°
|
|
400
|
90
|
120
|
515
|
482
|
350
|
1450
|
10-M24
|
11.25°
|
|
450
|
90
|
120
|
565
|
532
|
350
|
1600
|
14-M24
|
9°
|
|
500
|
100
|
130
|
620
|
585
|
350
|
1800
|
14-M24
|
9°
|
|
600
|
100
|
140
|
725
|
685
|
430
|
2300
|
14-M27
|
9°
|
