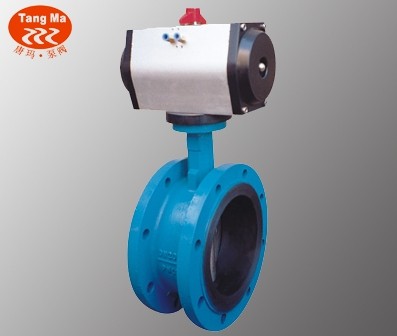

D641X软密封电动法兰蝶阀特点及用途
软密封蝶阀适用于温度<=120°C或<=150°C，公称压力<=1.6MPa的食品、医药、化工、使用、电力、轻纺、造纸等给水排水、气体管道上作调节流量和截流介质的场合。其主要特点为：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑、90°C回转开启迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、密封件可更换，密封可靠达到双向密封，气体试验泄露为零。
7、密封材料耐老化、耐腐蚀、可使用多种介质。
D641X软密封电动法兰蝶阀软密封蝶阀性能规范
|
公称通径DN(mm)
|
50-1200
|
|
公称压力PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
公称压力(MPa)
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
材料
|
材料代码
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18N12M02Ti
|
|
碟版
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12M02Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12M02Ti
|
|
密封圈
|
乙丙丁氰塑料
|
|
填料
|
柔性石墨 V型橡胶垫
|
|
适用工况
|
适用介质
|
水、蒸汽
|
硝醛类
|
醋酸类
|
|
适用湿度
|
-28°C-300°C
|
|
执行器
|
型号
|
GT或AW系列
|
|
气源压力
|
0.3-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
实验检验
|
|
GBT/12230
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
D641X软密封电动法兰蝶阀软密封蝶阀安装尺寸表
|
公称通径DN(mm)
|
尺寸(mm)
|
执行器型号
|
|
|
|
L
|
H
|
D（0.6）
|
D（1.0）
|
D（1.6）
|
D1（0.6）
|
D1（1.0）
|
D1（1.6）
|
n-d(1.0)
|
n-d(1.6)
|
n-d(2.5)
|
|
50
|
108
|
82.5
|
140
|
165
|
165
|
110
|
125
|
125
|
4-14
|
4-18
|
4-18
|
GTD-63
|
|
65
|
112
|
92.5
|
160
|
185
|
185
|
130
|
145
|
145
|
4-14
|
4-18
|
4-18
|
GTD-63
|
|
80
|
114
|
100
|
190
|
200
|
200
|
150
|
160
|
160
|
4-18
|
8-18
|
8-18
|
GTD-83
|
|
100
|
127
|
110
|
210
|
220
|
220
|
170
|
180
|
180
|
4-18
|
8-18
|
8-18
|
GTD-83
|
|
125
|
140
|
125
|
240
|
250
|
250
|
200
|
210
|
210
|
8-18
|
8-18
|
8-18
|
GTD-110
|
|
150
|
140
|
142.5
|
265
|
285
|
285
|
225
|
240
|
240
|
8-18
|
8-22
|
8-22
|
GTD-110
|
|
200
|
152
|
170
|
320
|
340
|
340
|
280
|
295
|
295
|
8-18
|
8-22
|
12-22
|
GTD-127
|
|
250
|
250
|
197.5
|
375
|
395
|
405
|
335
|
350
|
355
|
12-18
|
12-22
|
12-26
|
GTD-160
|
|
300
|
270
|
222.5
|
440
|
445
|
460
|
395
|
400
|
410
|
12-22
|
12-22
|
12-26
|
GTD-160或AW13
|
|
350
|
290
|
252.5
|
490
|
505
|
520
|
445
|
460
|
470
|
12-22
|
16-22
|
16-26
|
AW13
|
|
400
|
310
|
282.5
|
540
|
565
|
580
|
495
|
515
|
525
|
16-22
|
16-26
|
16-30
|
AW17
|
|
450
|
30
|
307.5
|
595
|
615
|
640
|
550
|
565
|
585
|
16-22
|
20-26
|
20-30
|
AW17
|
|
500
|
350
|
335
|
645
|
670
|
715
|
600
|
620
|
650
|
20-22
|
20-26
|
20-33
|
AW17
|
|
600
|
390
|
390
|
755
|
780
|
840
|
705
|
725
|
770
|
20-26
|
20-30
|
20-36
|
AW20
|
|
700
|
447.5
|
447.5
|
860
|
895
|
910
|
810
|
840
|
840
|
24-26
|
24-30
|
24-36
|
AW20
|
|
800
|
507.5
|
507.5
|
975
|
1015
|
1025
|
920
|
950
|
950
|
24-30
|
24-33
|
24-39
|
AW28
|
|
900
|
557.5
|
557.5
|
1075
|
1115
|
1125
|
1020
|
1050
|
1050
|
24-30
|
28-33
|
28-39
|
AW28
|
|
1000
|
615
|
615
|
1175
|
1230
|
1255
|
1120
|
1160
|
1170
|
28-30
|
28-36
|
28-42
|
AW35
|
|
1200
|
254
|
727.5
|
1405
|
1455
|
1458
|
1340
|
1380
|
1390
|
32-33
|
32-39
|
32-48
|
AW40
|
