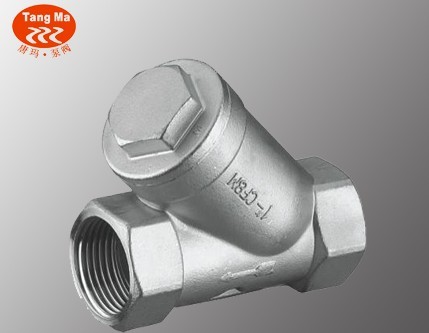

GL11H内螺纹Y型过滤器概述
GL11H内螺纹Y型过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。
GL11H内螺纹Y型过滤器零件材料
壳体材质
|
碳钢WCB、 黄铜B62
|
不锈钢304、316、316L
|
滤框滤网材质
|
不锈钢304、316、316L
|
密封件材质
|
耐油石棉、丁腈橡胶、聚四氟乙烯
|
防爆级别
|
BS5501: IIA、IIB、IIC
|
环境温度(℃)
|
-30~380
|
-80~450
|
公称压力(MPa)
|
0.6~4.0
|
过滤精度(目/in)
|
10~300
|
GL11H内螺纹Y型过滤器连接尺寸
SIZE
|
DN(mm)
|
H
|
L
|
1/2″
|
15
|
51
|
65
|
3/4″
|
20
|
60
|
80
|
1″
|
25
|
72
|
90
|
11/4″
|
32
|
77
|
105
|
11/2″
|
40
|
87
|
120
|
2″
|
50
|
103
|
140
|
