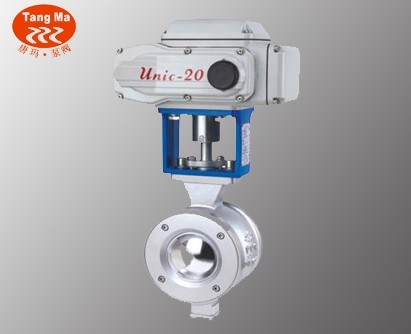

VQ977F、Y对夹式电动V型球阀

VQ977F、Y对夹式电动V型球阀
产品名称:VQ977F、Y对夹式电动V型球阀
产品型号:VQ947F、VQ977F、VQ947Y、VQ977Y
所属系列:上海
最新报价:0.0000
更新时间:2013-02-27
上一个产品:Q941F防爆电动球阀-上海唐玛泵阀有限公司(配3810电动执行器)
下一个产品:VQ947F、Y法兰式电动V型球阀

VQ977F、Y对夹式电动V型球阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项

VQ947F\VQ977F电动V型球阀概述

本公司生产的电动V型调节球阀,由电子式电动执行机构和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时,在截流时对密封环还有剪切作用,因此电动V型调节球阀适用于要求大调节比的控制系统,以及对含纤维质流体、料浆类流体的控制。电动V型调节球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动V型调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动V型调节球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

VQ947F\VQ977F电动V型球阀特点

1、不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
2、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4、当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

VQ947F\VQ977F电动V型球阀技术参数

阀体



阀体形式 直通铸造球型阀
公称通径 DN25~400mm
公称压力 PN1.6、2.5、4.0、6.4 MPa
法兰标准 GB、JB、HG、ANSI、JIS等
连接形式 对夹式、法兰式
阀盖形式 整体式 (适用温度-45~+400℃)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



阀内件



阀芯形式 带V型切口的球型阀芯
流量特性 近似等百分比



执行机构



执行器型号 DSR、3810R、DZW、HQ、PSQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。



VQ947F\VQ977F电动V型球阀怀能指标



公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 32 46 78 90 160 250 360 610 1120 1850 2950 3700
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量Q 软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差 ±1%
回差 ±1%
死区 ≤0.8%
可调范围 200:1



VQ947F\VQ977F电动V型球阀主要零部件材料



1、2 底座、阀体 WCB、CF8、CF8M、CF3M
3 下轴套 铜/不锈钢
4 压圈 2Cr13、304、316、316L
5 阀座 PTFE、PPL、不锈钢
6 V型球体 WCB、CF8、CF8M、CF3M (硬化处理)
7 上阀轴 铜/不锈钢
8 阀杆 2Cr13、304、316、316L
9 填料 V型聚四氟乙烯填料、石墨填料
10 填料压套 2Cr13、304、316、316L
11 压板 WCB、CF8、CF8M、CF3M



电动V型调节球阀 主要外形及连接尺寸




公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 102 102 114 124 143 165 194 213 229 243 297 338
L1 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 根据所配执行机构而定
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
b 16 18 18 20 20 20 22 22 24 24 26 28
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
