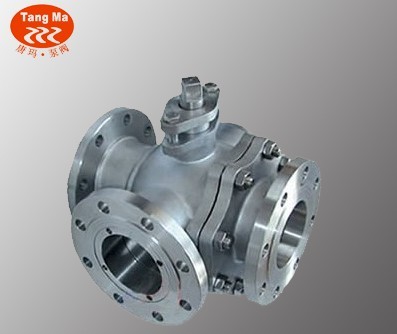

Q44F、Q45F三通法兰球阀概述
三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
Q44F、Q45F三通法兰球阀产品特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Q44F、Q45F三通法兰球阀性能参数
|
型号
|
Q45F-16C
|
Q45F-25C
|
Q45F-40C
|
Q45F-16P
|
Q45F-25P
|
Q45F-40P
|
|
工作压力（℃）
|
1.6
|
2.5
|
4.0
|
1.6
|
2.5
|
4.0
|
|
适用温度（℃）
|
≤150
|
|
适用介质
|
水、蒸汽、油品等
|
弱腐蚀性介质
|
|
材料
|
阀体
|
碳素钢铸件
|
铬镍钛不锈钢铸件
|
|
球体、阀杆
|
2Cr13
|
铬镍钛不锈钢
|
|
密封圈
|
增强聚四氟乙烯
|
|
填料
|
聚四氟乙烯
|

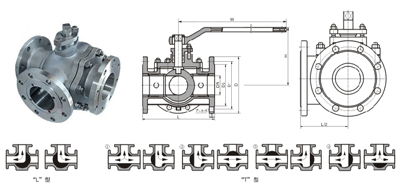

Q44F、Q45F三通法兰球阀主要外形和连接尺寸
.jpg)
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
D |
D1 |
D2 |
b |
Z-d |
H |
W |
| Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P |
| 15 |
108 |
95 |
65 |
45 |
14 |
414 |
95 |
140 |
| 20 |
117 |
105 |
75 |
55 |
14 |
414 |
105 |
160 |
| 25 |
127 |
115 |
85 |
65 |
14 |
414 |
113 |
180 |
| 32 |
140 |
135 |
100 |
78 |
16 |
418 |
135 |
250 |
| 40 |
165 |
145 |
110 |
85 |
16 |
418 |
142 |
300 |
| 50 |
178 |
160 |
125 |
100 |
16 |
418 |
154 |
350 |
| 65 |
191 |
180 |
145 |
120 |
18 |
418 |
175 |
350 |
| 80 |
203 |
195 |
160 |
135 |
20 |
818 |
190 |
400 |
| 100 |
229 |
215 |
180 |
155 |
20 |
818 |
225 |
500 |
| 125 |
356 |
245 |
210 |
185 |
22 |
818 |
245 |
600 |
| 150 |
394 |
280 |
240 |
210 |
24 |
823 |
265 |
800 |
| 200 |
457 |
335 |
295 |
265 |
26 |
1223 |
305 |
800 |
| 250 |
533 |
405 |
355 |
320 |
30 |
1225 |
370 |
1300 |
