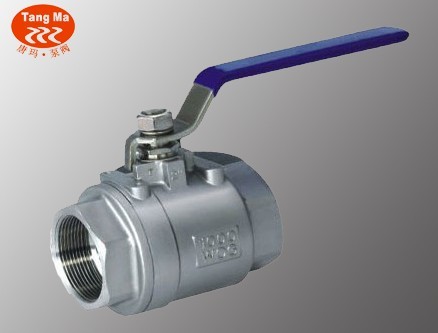

Q11F二片式内螺纹球阀概述
Q11F型PN16~PN64 二片式内螺纹球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F二片式内螺纹球阀主要零件材料
| 适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
| 水、蒸汽、油 |
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不
锈
钢
SS304 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
| 硝酸类 |
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
| 醋酸类 |
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

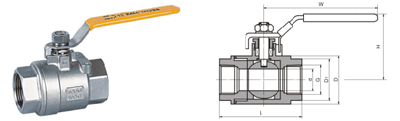

Q11F二片式内螺纹球阀主要外形和连接尺寸
| 公称通径 |
管螺纹 |
尺寸（mm） |
重量WT（g） |
| d |
L |
W |
H |
E |
D |
D |
| 6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
| 10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
| 15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
| 20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
| 25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
| 32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
| 40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
| 50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
| 65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
| 80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
| 100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
