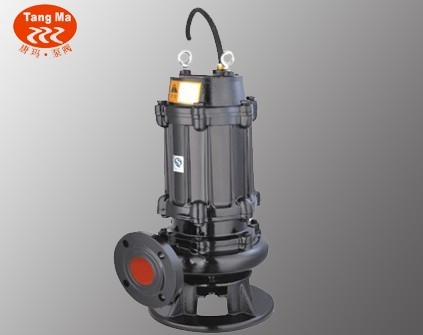

WQ(QW)系列潜水式排污泵
WQ(QW)系列潜水式排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代水泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该排污泵泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
WQ(QW)系列潜水式排污泵产品特点
1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该排污泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8.能够在全扬程内使用,而保证电机不会过载。
9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
WQ(QW)系列潜水式排污泵主要用途
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。
WQ(QW)系列潜水式排污泵使用条件
1、介质温度不超过60℃;介质重度为1~1.3kg/dm3。
2、无内自流循环冷却系统的泵,电机部分露出液面不起过1/3。
3、铸铁材质的使用范围这PH5~9。
4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
5、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品
WQ(QW)系列潜水式排污泵型号意义

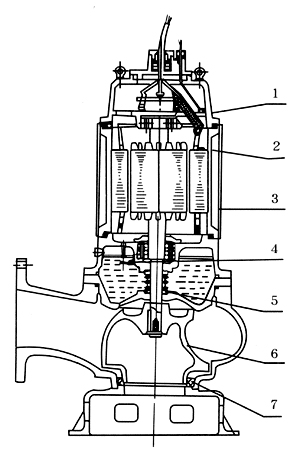

WQ(QW)系列潜水式排污泵产品结构图
|
1
|
配全自动安全保护控制柜的泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵保护。
|
2
|
电机定子采用B级和F级绝缘,内装热保护传感器。
|
3
|
根据使用场合口径为2 00以上的泵,可根据用户需要采用外循环冷却系统,能保证水泵在水池的最低水位正常运转。
|
4
|
油室内装有漏水检测探头,当机械密封损坏后,水进入油室,探头发生信号由控制系统对泵实施保护。
|
5
|
双端面机械密封保证水泵可靠运行。
|
6
|
独特的叶轮,具有很大的流道,能够通过大的物料及纤维垃圾。
|
7
|
泵叶轮与泵体之间装有可更换的耐磨圈,以保证泵以
最佳效率运行
|
WQ(QW)系列潜水式排污泵性能参数及外形尺寸
型号
|
口径
|
流量
|
扬程
|
转速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自动耦合器
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
25-7-8-0.55
|
25
|
7
|
8
|
2900
|
0.55
|
45
|
120
|
360
|
225
|
210
|
540
|
|
25-8-22-1.1
|
25
|
8
|
22
|
2900
|
1.1
|
45
|
120
|
360
|
225
|
210
|
540
|
|
32-8-12-0.75
|
32
|
8
|
12
|
2900
|
0.75
|
48
|
120
|
360
|
225
|
210
|
540
|
|
32-12-15-1.1
|
32
|
12
|
15
|
2900
|
1.1
|
45
|
120
|
360
|
225
|
210
|
540
|
|
40-15-15-1.5
|
40
|
15
|
15
|
2900
|
1.5
|
48
|
120
|
360
|
225
|
210
|
540
|
|
40-15-30-2.2
|
40
|
15
|
30
|
2900
|
2.2
|
54
|
120
|
360
|
225
|
210
|
540
|
|
50-20-7-0.75
|
50
|
20
|
7
|
2900
|
0.75
|
51
|
145
|
440
|
275
|
185
|
520
|
GAK-50
|
50-10-10-0.75
|
50
|
10
|
10
|
2900
|
0.75
|
52
|
120
|
250
|
230
|
185
|
520
|
GAK-50
|
50-20-15-1.5
|
50
|
20
|
15
|
290
|
1.5
|
53
|
120
|
250
|
230
|
210
|
564
|
GAK-50
|
50-15-25-2.2
|
50
|
15
|
25
|
2900
|
2.2
|
54
|
145
|
410
|
245
|
205
|
550
|
GAK-50
|
50-18-30-3
|
50
|
18
|
30
|
2900
|
3
|
55
|
155
|
420
|
250
|
260
|
660
|
GAK-50
|
50-40-15-4
|
50
|
40
|
15
|
2900
|
4
|
55
|
140
|
457
|
264
|
310
|
730
|
GAK-50
|
50-25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
55
|
165
|
480
|
285
|
310
|
770
|
GAK-50
|
50-20-40-7.5
|
50
|
50
|
20
|
2900
|
7.5
|
58
|
175
|
480
|
285
|
310
|
770
|
GAK-50
|
65-25-15-2.2
|
65
|
25
|
15
|
2900
|
2.2
|
50
|
145
|
450
|
280
|
205
|
570
|
GAK-65
|
65-37-13-3
|
65
|
37
|
13
|
2900
|
3
|
57
|
165
|
475
|
305
|
260
|
652
|
GAK-65
|
65-25-30-4
|
65
|
25
|
30
|
2900
|
4
|
61
|
170
|
505
|
300
|
325
|
710
|
GAK-65
|
65-30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
|
|
|
|
|
GAK-65
|
65-35-50-11
|
65
|
35
|
50
|
2900
|
11
|
45
|
165
|
460
|
300
|
350
|
920
|
GAK-65
|
65-35-60-15
|
65
|
35
|
60
|
2900
|
15
|
65
|
165
|
460
|
300
|
350
|
920
|
GAK-65
|
80-60-13-5.5
|
80
|
60
|
13
|
2900
|
5.5
|
67
|
165
|
565
|
330
|
325
|
775
|
GAK-80
|
80-40-7-2.2
|
80
|
40
|
7
|
1450
|
2.2
|
59
|
165
|
510
|
330
|
260
|
640
|
GAK-80
|
80-43-13-3
|
80
|
43
|
13
|
2900
|
3
|
70
|
165
|
540
|
330
|
325
|
652
|
GAK-80
|
80-40-15-4
|
80
|
40
|
15
|
2900
|
4
|
61
|
180
|
565
|
330
|
325
|
775
|
GAK-80
|
80-65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
63
|
180
|
656
|
330
|
325
|
775
|
GAK-80
|
100-80-10-4
|
100
|
100
|
10
|
1450
|
4
|
65
|
220
|
700
|
430
|
420
|
800
|
GAK-100
|
型号
|
口径
|
流量
|
扬程
|
转速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自动耦合器
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
100-100-15-7.5
|
100
|
100
|
15
|
1450
|
7.5
|
68
|
225
|
690
|
420
|
420
|
825
|
GAK-100
|
100-80-20-7.5
|
100
|
80
|
20
|
1450
|
7.5
|
65
|
225
|
690
|
420
|
420
|
825
|
GAK-100
|
100-100-25-11
|
100
|
100
|
25
|
1450
|
11
|
70
|
225
|
690
|
450
|
520
|
940
|
GAK-100
|
100-100-30-15
|
100
|
100
|
30
|
1450
|
15
|
65
|
|
|
|
|
|
GAK-100
|
100-100-35-18.5
|
100
|
100
|
35
|
1450
|
18.5
|
68
|
225
|
680
|
410
|
420
|
970
|
GAK-100
|
125-130-15-11
|
125
|
130
|
15
|
1450
|
11
|
72
|
|
|
|
|
|
GAK-125
|
125-130-20-15
|
125
|
130
|
20
|
1450
|
15
|
75
|
|
|
|
|
|
GAK-125
|
150-145-9-7.5
|
150
|
145
|
9
|
1450
|
7.5
|
76
|
225
|
800
|
510
|
420
|
795
|
GAK-150
|
150-180-15-15
|
150
|
180
|
15
|
1450
|
15
|
69
|
275
|
950
|
610
|
520
|
1060
|
GAK-150
|
150-180-20-18.5
|
150
|
180
|
20
|
1450
|
18.5
|
72
|
250
|
925
|
858
|
520
|
1060
|
GAK-150
|
150-180-25-22
|
150
|
180
|
25
|
1450
|
22
|
78
|
260
|
925
|
585
|
520
|
1060
|
GAK-150
|
150-130-30-22
|
150
|
130
|
30
|
1450
|
22
|
78
|
260
|
925
|
585
|
520
|
1060
|
GAK-150
|
150-180-30-30
|
150
|
180
|
30
|
1450
|
30
|
78
|
|
|
|
|
|
GAK-150
|
150-200-30-37
|
150
|
200
|
30
|
1450
|
37
|
73
|
275
|
1025
|
650
|
520
|
1320
|
GAK-150
|
200-300-7-11
|
200
|
300
|
7
|
980
|
11
|
66
|
290
|
990
|
610
|
520
|
1150
|
GAK-200
|
200-250-11-15
|
200
|
250
|
11
|
1450
|
15
|
64
|
270
|
970
|
600
|
520
|
1120
|
GAK-200
|
200-250-15-18.5
|
200
|
250
|
15
|
1450
|
18.5
|
73
|
290
|
1130
|
715
|
520
|
1130
|
GAK-200
|
200-400-10-22
|
200
|
400
|
10
|
1450
|
22
|
75
|
275
|
1120
|
710
|
520
|
1130
|
GAK-200
|
200-400-13-30
|
200
|
400
|
13
|
14501
|
30
|
76
|
275
|
1120
|
710
|
520
|
1320
|
GAK-200
|
200-300-15-22
|
200
|
300
|
15
|
1450
|
22
|
76
|
275
|
1120
|
710
|
520
|
1130
|
GAK-200
|
200-250-22-30
|
200
|
250
|
22
|
1450
|
30
|
71
|
275
|
1120
|
710
|
520
|
1290
|
GAK-200
|
200-350-25-37
|
200
|
350
|
25
|
1450
|
37
|
71
|
325
|
1080
|
680
|
520
|
1370
|
GAK-200
|
200-400-30-45
|
200
|
400
|
30
|
1450
|
45
|
74
|
330
|
1250
|
780
|
520
|
1370
|
GAK-200
|
型号
|
口径
|
流量
|
扬程
|
转速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自动耦合器
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
250-600-9-30
|
250
|
600
|
9
|
980
|
30
|
78
|
440
|
1100
|
700
|
520
|
1660
|
GAK-250
|
250-600-12-37
|
250
|
600
|
12
|
1450
|
37
|
76
|
440
|
1100
|
700
|
520
|
1660
|
GAK-250
|
250-600-15-45
|
250
|
600
|
15
|
1450
|
45
|
73
|
440
|
1100
|
700
|
520
|
1660
|
GAK-250
|
250-600-20-55
|
250
|
600
|
20
|
1450
|
55
|
73
|
440
|
1100
|
700
|
520
|
1700
|
GAK-250
|
250-600-25-75
|
250
|
600
|
25
|
1450
|
75
|
71
|
440
|
1100
|
700
|
520
|
1750
|
GAK-250
|
300-800-12-45
|
300
|
800
|
12
|
980
|
45
|
74
|
470
|
1305
|
850
|
650
|
1845
|
GAK-300
|
300-480-15-45
|
300
|
480
|
15
|
1450
|
45
|
66
|
470
|
1305
|
850
|
650
|
1845
|
GAK-300
|
300-800-15-55
|
300
|
800
|
15
|
1450
|
55
|
73
|
470
|
1305
|
850
|
650
|
2060
|
GAK-300
|
300-600-20-55
|
300
|
600
|
20
|
1450
|
55
|
73
|
470
|
1305
|
850
|
650
|
2060
|
GAK-300
|
300-800-20-75
|
300
|
800
|
20
|
1450
|
75
|
75
|
470
|
1305
|
850
|
650
|
2120
|
GAK-300
|
300-950-20-90
|
300
|
950
|
20
|
1450
|
90
|
76
|
470
|
1305
|
850
|
650
|
2120
|
GAK-300
|
300-1000-25-110
|
300
|
1000
|
25
|
1450
|
110
|
76
|
500
|
1350
|
875
|
650
|
2220
|
GAK-300
|
300-1100-10-55
|
300
|
1100
|
10
|
1450
|
55
|
73
|
|
|
|
|
|
GAK-300
|
350-1500-15-90
|
350
|
1500
|
15
|
740
|
90
|
87
|
630
|
1533
|
1280
|
700
|
2190
|
GAK-350
|
350-1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
85
|
500
|
900
|
500
|
750
|
2190
|
GAK-350
|
350-1100-28-132
|
350
|
1100
|
28
|
980
|
132
|
84
|
700
|
1616
|
1363
|
700
|
2480
|
GAK-350
|
350-1000-36-160
|
350
|
1000
|
36
|
980
|
160
|
84
|
700
|
1666
|
1413
|
700
|
2590
|
GAK-350
|
400-1760-7.5-55
|
400
|
1760
|
7.5
|
980
|
55
|
83
|
|
|
|
|
|
GAK-400
|
400-1500-10-75
|
400
|
1500
|
10
|
980
|
75
|
86
|
600
|
1650
|
1365
|
780
|
2000
|
GAK-400
|
400-2000-13-110
|
400
|
2000
|
13
|
980
|
110
|
84
|
600
|
1650
|
1365
|
780
|
2280
|
GAK-400
|
400-2000-15-132
|
400
|
2000
|
15
|
980
|
132
|
83
|
|
|
|
|
|
GAK-400
|
400-1700-22-160
|
400
|
1700
|
22
|
980
|
160
|
83
|
630
|
1670
|
1380
|
780
|
2600
|
GAK-400
|
400-1500-26-160
|
400
|
1500
|
26
|
980
|
160
|
84
|
630
|
1670
|
1380
|
780
|
2600
|
GAK-400
|
