GC型锅炉给水卧式多级离心泵概述
GC型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。
本公司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
GC型锅炉给水卧式多级离心泵适用范围
GC型锅炉给水离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
GC型锅炉给水卧式多级离心泵产品特点
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。
GC型锅炉给水卧式多级离心泵技术参数
流量：5-55m3/h；
扬程：46-301m；
功率：3-75KW；
转速：2950r/min；
口径：φ40-φ100；
温度范围：≤110℃；
工作压力：≤2.7Mpa。

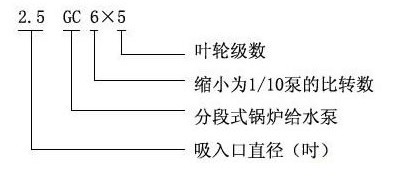

GC型锅炉给水卧式多级离心泵型号意义

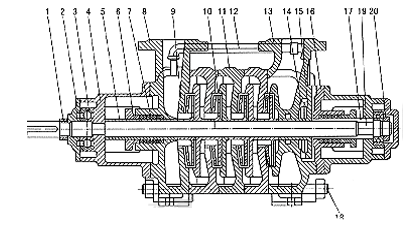

GC型锅炉给水卧式多级离心泵结构图
|
1
|
轴套螺母
|
2
|
轴承盖
|
|
3
|
轴承
|
4
|
轴承体
|
|
5
|
轴承甲
|
6
|
填料压盖
|
|
7
|
填料环
|
8
|
进水段
|
|
9
|
密封环
|
10
|
叶轮
|
|
11
|
中段
|
12
|
回水管
|
|
13
|
出水段
|
14
|
科衡环
|
|
15
|
平衡盘
|
16
|
尾盖
|
|
17
|
轴套乙
|
18
|
拉紧螺栓
|
|
19
|
轴
|
20
|
园螺母
|
|
GC型锅炉给水卧式多级离心泵性能参数
|
型号
|
流量
(mз/h）
|
扬程
（m）
|
转速
（r/min）
|
效率
（%）
|
功率（KW）
|
|
轴功率
|
电机功率
|
|
1.5GC-5×2
|
6
|
46
|
2950
|
38
|
2
|
3
|
|
1.5GC-5×3
|
6
|
49
|
2950
|
38
|
3
|
4
|
|
1.5GC-5×4
|
6
|
92
|
2950
|
38
|
4
|
5.5
|
|
1.5GC-5×5
|
6
|
115
|
2950
|
38
|
5
|
7.5
|
|
1.5GC-5×6
|
6
|
138
|
2950
|
38
|
6
|
7.5
|
|
1.5GC-5×7
|
6
|
161
|
2950
|
38
|
7
|
7.5
|
|
1.5GC-5×8
|
6
|
184
|
2950
|
38
|
8
|
11
|
|
1.5GC-5×9
|
6
|
207
|
2950
|
38
|
9
|
11
|
|
2GC-5×2
|
10
|
64
|
2950
|
39.6
|
4.4
|
7.5
|
|
2GC-5×3
|
10
|
96
|
2950
|
39.6
|
6.6
|
11.0
|
|
2GC-5×4
|
10
|
128
|
2950
|
39.6
|
8.8
|
15.0
|
|
2GC-5×5
|
10
|
160
|
2950
|
39.6
|
11.0
|
15.0
|
|
2GC-5×6
|
10
|
192
|
2950
|
39.6
|
13.2
|
18.5
|
|
2GC-5×7
|
10
|
224
|
2950
|
39.6
|
15.4
|
22.0
|
|
2GC-5×8
|
10
|
256
|
2950
|
39.6
|
17.6
|
30.0
|
|
2GC-5×9
|
10
|
288
|
2950
|
39.6
|
19.8
|
7.5
|
|
2.5GC-6×2
|
15
|
62
|
2950
|
43.7
|
5.8
|
11.0
|
|
20
|
54
|
2950
|
47.4
|
6.2
|
11.0
|
|
2.5GC-6×3
|
15
|
93
|
2950
|
43.7
|
8.7
|
15.0
|
|
20
|
81
|
2950
|
47.4
|
9.3
|
15.0
|
|
2.5GC-6×4
|
15
|
124
|
2950
|
43.7
|
11.6
|
22.0
|
|
20
|
108
|
2950
|
47.4
|
12.4
|
22.0
|
|
2.5GC-6×5
|
15
|
155
|
2950
|
43.7
|
14.5
|
22.0
|
|
20
|
135
|
2950
|
47.4
|
15.5
|
22.0
|
|
2.5GC-6×6
|
15
|
186
|
2950
|
43.7
|
17.4
|
30.0
|
|
20
|
162
|
2950
|
47.4
|
18.6
|
30.0
|
|
2.5GC-6×7
|
15
|
217
|
2950
|
43.7
|
20.2
|
30.0
|
|
20
|
189
|
2950
|
47.4
|
21.7
|
30.0
|
|
2.5GC-6×8
|
15
|
248
|
2950
|
43.7
|
23.2
|
37.0
|
|
20
|
216
|
2950
|
47.4
|
24.8
|
37.0
|
|
2.5GC-6×9
|
15
|
279
|
2950
|
43.7
|
26.1
|
22
|
|
20
|
243
|
2950
|
47.4
|
27.9
|
22
|
|
4GC-8×2
|
30
|
86
|
2950
|
51
|
13.8
|
30
|
|
45
|
82
|
2950
|
60
|
16.8
|
30
|
|
55
|
76
|
2950
|
62.5
|
18.1
|
30
|
|
4GC-8×3
|
30
|
129
|
2950
|
51
|
20.7
|
37
|
|
45
|
123
|
2950
|
60
|
25.2
|
37
|
|
55
|
114
|
2950
|
62.5
|
27.2
|
37
|
|
4GC-8×4
|
30
|
172
|
2950
|
51
|
27.6
|
55
|
|
45
|
164
|
2950
|
60
|
27.6
|
55
|
|
55
|
152
|
2950
|
62.5
|
36.2
|
55
|
|
4GC-8×5
|
30
|
215
|
2950
|
51
|
34.5
|
55
|
|
45
|
205
|
2950
|
60
|
42.0
|
55
|
|
55
|
190
|
2950
|
62.5
|
45.3
|
55
|
|
4GC-8×6
|
30
|
258
|
2950
|
51
|
41.4
|
75
|
|
45
|
246
|
2950
|
60
|
50.4
|
75
|
|
55
|
228
|
2950
|
62.5
|
54.1
|
75
|
|
4GC-8×7
|
30
|
301
|
2950
|
51
|
48.2
|
75
|
|
45
|
287
|
2950
|
60
|
58.8
|
75
|
|
55
|
266
|
2950
|
62.5
|
63.4
|
75
|
|
4GC-8×8
|
30
|
344
|
2950
|
51
|
55.0
|
100
|
|
45
|
328
|
2950
|
60
|
67.0
|
100
|
|
55
|
304
|
2950
|
62.5
|
73.0
|
100
|
|
4GC-8×9
|
30
|
387
|
2950
|
51
|
62.0
|
100
|
|
45
|
369
|
2950
|
60
|
75.5
|
100
|
|
55
|
342
|
2950
|
62.5
|
82.0
|
100
|
|
4GC-8×10
|
30
|
430
|
2950
|
51
|
69.0
|
-
|
|
45
|
410
|
2950
|
60
|
84.0
|
-
|
|
55
|
380
|
2950
|
62.5
|
91.0
|
-
|
GC型锅炉给水卧式多级离心泵适用范围
GC型锅炉给水离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
