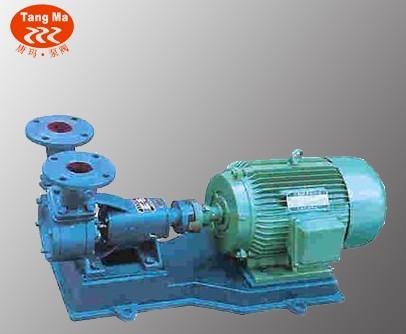

W型漩涡泵是单级悬臂式漩涡泵，泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。泵的轴封形式分填料和单端面机械密封两种，泵和电动机合装在共同底座上。 W型漩涡泵用于输送温度-20℃～+80℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。该泵具有体积小，重量轻，外观大方，便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。该泵最大流量为14.4m3／h，最小流量为0.7m3／h；最大扬程为105m，最小扬程为20m；配套功率：最大为11kW，最小为0.75kW；转速均为2900r/min。
W型漩涡泵型号意义

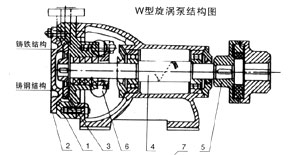

W型漩涡泵结构图
|
|
|
1
|
泵体
|
6
|
填料压盖
|
|
2
|
泵盖
|
7
|
单端密封
|
|
3
|
叶轮
|
|
|
|
4
|
托架结合部
|
|
|
|
5
|
爪型弹挂连轴器部件
|
|
|
|
W型漩涡泵使用参数
|
|
|
|
|
|
|
1W2.4-10.5(单级)
|
2.4
|
105
|
2900
|
3
|
|
1W2.5-12(单级)
|
2.5
|
120
|
2900
|
3
|
|
25W-25(单级)
|
1.44
|
25
|
2900
|
0.75
|
|
32W-30(单级)
|
2.88
|
30
|
2900
|
1.5
|
|
32W-75(单级)
|
2.88
|
75
|
2900
|
4
|
|
40W-40(单级)
|
5.4
|
40
|
2900
|
4
|
|
40W-90(单级)
|
5.4
|
90
|
2900
|
7.5
|
|
50W-45(单级)
|
9
|
45
|
2900
|
5.5
|
|
65W-50(单级)
|
14.4
|
50
|
2900
|
11
|
|
1.58D-0.7(单级)
|
2.4
|
105
|
1450
|
3
|
