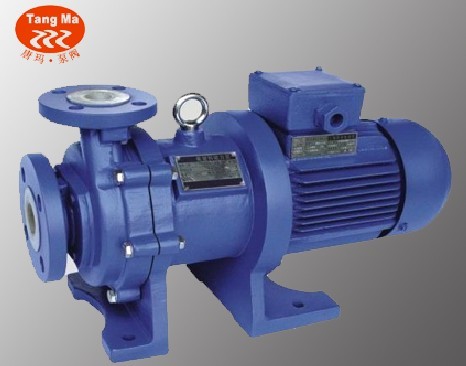

CQB-F衬氟磁力泵概述 :
CQB-F衬氟磁力泵,是本公司近几年开发的新产品,并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是目前世界优秀和耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。
CQB-F氟塑料磁力泵设计独特,无需机械轴封,绝对不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,故泵体足以承托的重量,使用保养及为方便。
CQB-F衬氟磁力泵型号意义:
CQB-F衬氟磁力泵性能参数:
型 号 |
进 口 |
出 口 |
流 量
(m3/h) |
扬 程
(m) |
功 率
(kw)
|
转速(r/min) |
效率
(%) |
电压
(v) |
汽蚀余量(m) |
CQB-15-10-85F
|
15 |
10 |
1.8 |
8 |
0.12 |
2900 |
33 |
220/380 |
6.0 |
CQB-20-15-105F
|
20 |
15 |
3.0 |
12 |
0.37 |
2900 |
33 |
220/380 |
6.0 |
CQB-32-25-125F
|
32 |
25 |
3.2 |
20 |
0.75 |
2900 |
35 |
380 |
5.0 |
CQB-40-32-115F
|
40 |
32 |
6.3 |
15 |
0.75 |
2900 |
45 |
380 |
6.0 |
CQB-40-32-145F
|
40 |
32 |
6.3 |
25 |
1.5 |
2900 |
42 |
380 |
5.0 |
CQB-50-40-125F
|
50 |
40 |
12.5 |
20 |
2.2 |
2900 |
47 |
380 |
3.5 |
CQB-50-40-160F
|
50 |
40 |
12.5 |
32 |
3.0 |
2900 |
46 |
380 |
3.5 |
CQB-65-50-125F
|
65 |
50 |
25 |
20 |
3.0 |
2900 |
58 |
380 |
4.0 |
CQB-65-50-160F
|
65 |
50 |
25 |
32 |
4.0 |
2900 |
56 |
380 |
4.0 |
CQB-80-65-125F
|
80 |
65 |
50 |
20 |
7.5 |
2900 |
66 |
380 |
4.0 |
CQB-80-65-160F
|
80 |
65 |
50 |
32 |
11 |
2900 |
64 |
380 |
4.0 |
CQB-100-80-125F |
100 |
80 |
100 |
20 |
15 |
2900 |
72 |
380 |
4.0 |
CQB-100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
2900 |
70 |
380 |
4.0 |
CQB-F衬氟磁力泵用途:
CQB-F衬氟磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送强酸、强碱、强氧化性、易燃、易爆、剧毒贵重液体。
CQB-F衬氟磁力泵性能:
流量1.8-100m3/h 扬程8-32m 功率0.12-22Kw
CQB-F衬氟磁力泵特点:
采用磁力传动原理,无泄漏输送介质。
CQB-F衬氟磁力泵结构图
1
|
泵壳
|
2
|
泵壳衬里
|
3
|
动环
|
4
|
静环
|
5
|
密封圈
|
6
|
叶轮
|
7
|
内磁钢总成
|
8
|
隔离套
|
9
|
外磁钢总成
|
10
|
联接架
|
11
|
轴承
|
12
|
止推轴承
|
13
|
轴
|
14
|
电机
|
|
|
CQB-F衬氟磁力泵故障分析及排除方法:
故 障 形 式
|
生 产 原 因
|
排 除 方 法
|
泵不出水
|
1、 水泵反转
2、 进水管道漏气
3、 泵腔储水太少
4、 电压太高,启动时联轴器打滑
5、 吸程太高
6、 没有灌水或泵内灌水不足
7、 压力受阻不转
8、 底阀堵塞或秀死
|
1、 改变电机接线
2、 杜绝漏气
3、 增加储水量
4、 调整电压
5、 降低泵安装位置
6、 放净空气、灌满水
7、 清洗叶轮、泵壳、隔离套
8、 清除堵塞物和修理底阀
|
流量不足
|
1、 吸入管径太小
2、 叶轮流道堵塞
3、 扬程过高
4、 转速太低
5、 叶轮磨损或腐蚀严重
6、 安装总扬程太高或吸程过高
7、 吸入管路有空气漏气
8、 密封环严重磨损
|
1、 调和进水管
2、 清洗叶轮
3、 开大出水阀
4、 恢复额定扬程
5、 更换叶轮
6、 降低扬程、降低泵安装位置
7、 拒绝漏气
8、 更换密封环
|
扬程过低
|
1、 流量过大
2、 转速太低
|
1、 关小出水阀
2、 恢复额定转速
|
噪音太大
|
1、 轴严重磨损
2、 轴套严重磨损
3、 驱动磁钢杯与隔离套接触
4、 转动部分和固定部分有摩擦
5、 吸水扬程超过或底阀堵塞
6、 泵没有固定好
|
1、 更换泵轴
2、 更换轴套
3、 调整间隙或更换部件
4、 检修、更换零件
5、 降低设备位置或清除堵塞物
6、 重新固定好
|
漏液
|
1、 漏钉松动
2、 O型密封圈损坏
3、 崩壳或隔离套破裂腐蚀穿孔
|
1、 拧紧螺钉
2、 更换O型密封圈
3、 更换泵壳或隔离套
|
CQB-F衬氟磁力泵选型须知:
CQB-F衬氟磁力泵使用的吸程(m),CQB-F衬四氟磁力泵产品名称与型号,CQB-F衬氟磁力泵管道口径,电压〔V〕,CQB-F衬氟磁力泵使用的介质名称、比重、粘度、腐蚀性、毒性.
