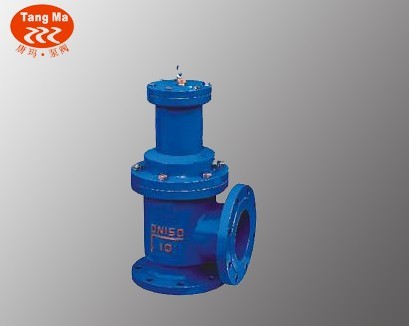

J744X液压角式快开排泥阀概述
液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
J744X液压角式快开排泥阀技术参数
公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
J744X液压角式快开排泥阀主要零部件材料
|
零件名称
|
月体、月盖
|
膜片压板、阀盘
|
阀杆
|
膜片
|
|
材料
|
铸铁、球铁、碳钢
|
球铁、青铜
|
不镕钢
|
尼龙强化橡胶
|
J744X液压角式快开排泥阀主要外形连接尺寸
|
DN
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
480
|
500
|
620
|
735
|
805
|
940
|
1100
|
1200
|
|
L1
|
135
|
145
|
175
|
225
|
260
|
280
|
305
|
340
|
|
L2
|
125
|
125
|
145
|
185
|
205
|
245
|
270
|
310
|

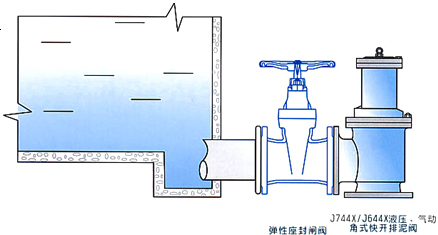

J744X液压角式快开排泥阀安装示意图
.jpg)
.jpg)
