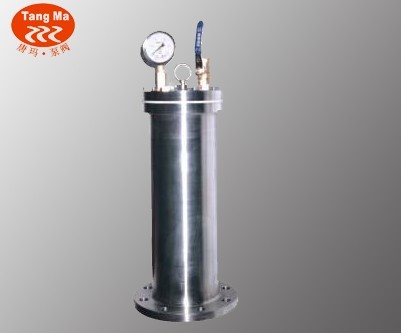

ZYA9000气囊活塞式水锤吸纳器概述
ZYA9000型活塞气囊式水锤及纳器是我厂消化目外资料及产品，自行设计制造的一种吸纳供水系统水锤余压白勺设备。在供水系统中，当水泵发生故障或突然停电等原因．使水流突然停止，并开始倒流时都会产生水锤。大家知道，液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波．以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。 ZYA9000型活塞气囊式水锤吸纳器和消声止回阀组台使月，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏
ZYA9000气囊活塞式水锤吸纳器主要零部件材料
|
零件名称
|
阀体、阀盖
|
活塞
|
密封圈
|
|
主要材料
|
不锈钢
|
铸铜、不锈钢
|
丁腈橡胶
|
ZYA9000气囊活塞式水锤吸纳器结构特点
不锈钢园柱体气缸国一个GST型导向环，不锈钢活塞加两个密封圉加硅润滑油，免维修。活塞活动，气囊胀缩、气垫消能，吸纳水锤。
ZYA9000气囊活塞式水锤吸纳器工作原理
ZYA9000型活塞气囊式水锤吸纳器在工作时．气缸内充满一定压力的气体．月标准三通垂直装于管路中。在正常情况下．当水流压力低于气缸内压力时，活塞不会产生运动，吸纳器对管路不产生影响，管路液体正常流动。当管路水流压力高于气缸内压力时，能对水击波的瞬产压力提供有效的缓冲，从而使管内压力得到调节。
ZYA9000气囊活塞式水锤吸纳器技术参数
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598
.jpg)
ZYA9000气囊活塞式水锤吸纳器主要外形连接尺寸
|
DN
|
管径
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
21/2”
|
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
L
|
1.6MPa
|
200
|
300
|
320
|
340
|
.350
|
365
|
465
|
|
2.5MPa
|
220
|
320
|
340
|
355
|
380
|
385
|
485
|
|
DN
|
管径
|
3”
|
4”
|
5”
|
6”
|
8”
|
10”
|
12”
|
|
mm
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
1.6MPa
|
510
|
575
|
600
|
645
|
755
|
855
|
955
|
|
2.5MPa
|
520
|
585
|
600
|
645
|
755
|
855
|
955
|

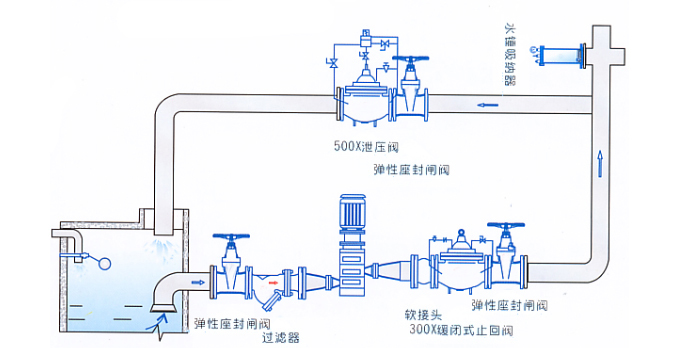

ZYA9000气囊活塞式水锤吸纳器安装示意图
