LH45X限流止回阀用途
主要用于多泵并联使用时安装与水泵压出口，起限制水泵工作流量，防止停泵回流作用。
LH45X限流止回阀功能和作用
一.限流功能该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，多工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机爱水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。其限流原理为：依据水泵的设计工况扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。该阀设定一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。控制气扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。
二.止回功能.该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。此阀主要用于多泵并联使用时安装与水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀-主阀构造，结构紧凑，重量较轻。
LH45X限流止回阀主要零件材质如下表
|
零件名称
|
材质
|
|
阀体、阀盖
|
铸铁、铸钢、不锈钢
|
|
阀杆
|
铬不锈钢
|
|
阀瓣
|
碳钢、不锈钢+丁腈橡胶
|
|
O形圈
|
丁腈橡胶
|
.jpg)

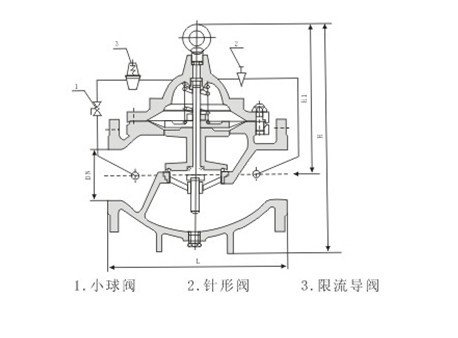

LH45X限流止回阀主要外形尺寸
|
公称通径
|
尺 寸（mm）
|
|
DN（am）
|
L
|
A1
|
A
|
H1
|
H
|
F
|
|
20
|
150
|
200
|
282
|
106
|
172
|
116
|
|
25
|
160
|
200
|
282
|
106
|
172
|
116
|
|
32
|
180
|
200
|
282
|
106
|
172
|
116
|
|
40
|
200
|
210
|
320
|
137
|
225
|
168
|
|
50
|
203
|
210
|
320
|
137
|
225
|
168
|
|
65
|
216
|
215
|
330
|
145
|
270
|
180
|
|
80
|
241
|
220
|
330
|
178
|
289
|
210
|
|
100
|
270
|
230
|
410
|
232
|
375
|
284
|
|
125
|
292
|
245
|
420
|
286
|
420
|
310
|
|
150
|
330
|
260
|
420
|
318
|
450
|
370
|
|
200
|
400
|
280
|
430
|
413
|
722
|
463
|
|
250
|
480
|
300
|
450
|
502
|
769
|
525
|
|
300
|
550
|
320
|
460
|
600
|
906
|
625
|
|
350
|
622
|
340
|
470
|
638
|
1480
|
705
|
|
400
|
685
|
360
|
480
|
677
|
1027
|
778
|
|
450
|
750
|
360
|
480
|
677
|
1027
|
778
|
|
500
|
811
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
935
|
456
|
888
|
850
|
1286
|
785
|
