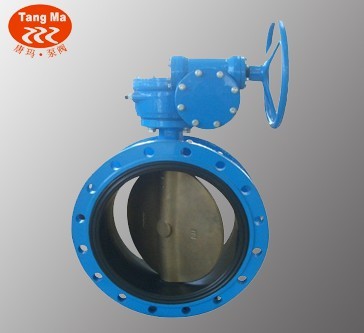

D341X蜗轮式软密封法兰蝶阀概述
D341X蜗轮式软密封法兰蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D341X蜗轮式软密封法兰蝶阀特点
1、D341X蜗轮法兰式软密封蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
D341X蜗轮式软密封法兰蝶阀执行标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
D341X蜗轮式软密封法兰蝶阀主要技术参数
|
公称通径
|
DN(mm)
|
50~2000
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
试验压力Ps(MPa)
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
D341X蜗轮式软密封法兰蝶阀主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
各种橡胶、聚四氟
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|

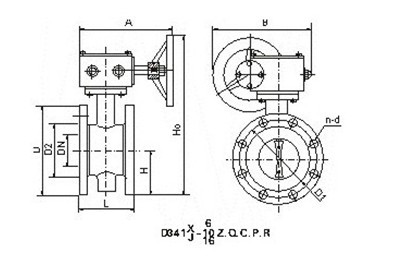

D341X蜗轮式软密封法兰蝶阀主要连接及外形尺寸
.jpg)
|
公称通径
|
结构
长度
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
参考
重量
|
|
0.6MPa
|
|
mm
|
inch
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
13
|
|
65
|
21/2
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
14
|
|
80
|
3
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
15.5
|
|
100
|
4
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
19.5
|
|
125
|
5
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
25.5
|
|
150
|
6
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
28.5
|
|
200
|
8
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
48
|
|
250
|
10
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
69
|
|
300
|
12
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
91
|
|
350
|
14
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
110
|
|
400
|
16
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
140
|
|
450
|
18
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
180
|
|
500
|
20
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
215
|
|
600
|
24
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
290
|
|
700
|
28
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
560
|
|
800
|
32
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
910
|
|
900
|
36
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1500
|
|
1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1750
|
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
2180
|
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
2400
|
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
2870
|
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
3380
|
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
4010
|
