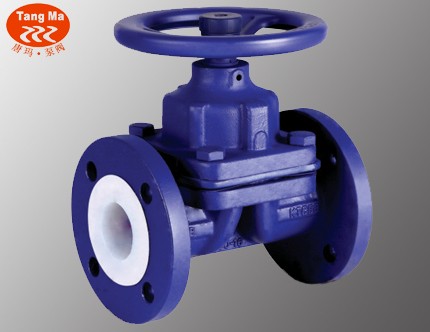

G41F46衬氟隔膜阀产品特点
G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。
G41F46衬氟隔膜阀概述
隔膜阀基本系列为G41F46型堰式和G45F46型直流式，其特点如下：
1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2.利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料 衬里性能表”。
设计与制造符合中国国家标准
基本结构形式：堰式，直流式
公称压力 PN0.6~1.6(MPa)
公称通径 DN15~300（mm)
基本型号（全衬里）
|
手动
|
G41F46（堰式）
|
气动
|
G641F46（往复式）
|
|
G45F46（堰式）
|
G6B41F46（常闭式）
|
|
电动
|
G9B41F46（防爆型）
|
电动
|
G941F46（普通型）
|
.jpg)

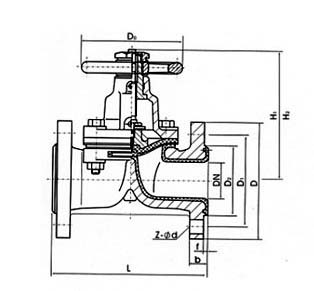

G41F46衬氟隔膜阀主要连接尺寸及重量
|
公称通径
|
标准值
|
参考值
|
|
DN
（mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.0（MPa)
|
|
15
|
1/2
|
125/108
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
105
|
110
|
3.5
|
|
20
|
3/4
|
135/117
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
115
|
125
|
4
|
|
25
|
1
|
145/127
|
115
|
865
|
65
|
2
|
16
|
4-φ14
|
120
|
120
|
135
|
5.5
|
|
32
|
11/4
|
160/146
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
120
|
125
|
150
|
8
|
|
40
|
11/2
|
180/159
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
135
|
175
|
11
|
|
50
|
2
|
210/190
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
140
|
155
|
195
|
14
|
|
65
|
21/2
|
250/216
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
200
|
170
|
200
|
23
|
|
80
|
3
|
300/254
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
200
|
200
|
255
|
29
|
|
100
|
4
|
350/305
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
280
|
270
|
325
|
46
|
|
125
|
5
|
400/356
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
320
|
335
|
405
|
70
|
|
150
|
6
|
460/406
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
370
|
450
|
95
|
|
200
|
8
|
570/521
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
400
|
480
|
600
|
170
|
|
250
|
10
|
680/635
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
500
|
545
|
620
|
270
|
|
300
|
12
|
790/749
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
500
|
585
|
680
|
320
|
|
公称通径
|
标准值
|
参考值
|
|
DN
（mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.6（MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
115
|
4
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
120
|
130
|
5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
125
|
140
|
6
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
130
|
155
|
9
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
180
|
12
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
160
|
200
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
200
|
175
|
205
|
24
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
200
|
205
|
260
|
30
|
|
10
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
280
|
275
|
330
|
48
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
320
|
340
|
410
|
75
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
375
|
460
|
105
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
400
|
485
|
605
|
182
|
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
500
|
550
|
625
|
295
|
|
300
|
12
|
850
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
500
|
590
|
685
|
345
|
